Descripción general

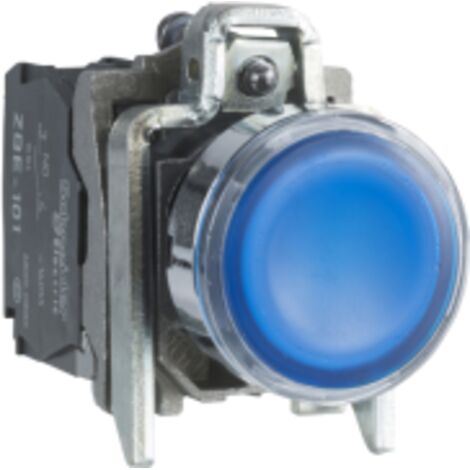

El Harmony XB4 es un pulsador luminoso LED de alta calidad, diseñado para aplicaciones industriales. Este modelo cuenta con un diámetro de 22 mm y es adecuado para una tensión de 230 VAC. Su diseño robusto y duradero lo hace ideal para entornos exigentes.Especificaciones técnicas
- Altura: 47 mm
- Anchura: 30 mm
- Profundidad: 101 mm
- Peso: 0,097 kg
- Tenue al limpieza a alta presión: 7000000 Pa a 55 °C
- Duración de vida mecánica: 10,000,000 ciclos
- Duración de vida eléctrica: 1,000,000 ciclos a 2 A y 230 V
- Consumo eléctrico: 14 mA
- Limites de la tensión de alimentación: 195...264 V AC
- Material de los contactos: Aleación de plata (Ag/Ni)
- Tipo de señalización: Fijo
Compatibilidad y accesorios
- Compatible con cartuchos fusibles tipo gG
- Compatible con tornillos de cabeza transversal (Philips n° 1 y pozidriv n° 1) y tornillos planos (Ø 4 mm y Ø 5,5 mm)
Instalación
- Se recomienda un par de apriete de 0,8 a 1,2 N·m
- Conformidad con EN 60947-1 para la instalación
Uso
- Accionamiento con un recorrido de 1,5 mm (estado eléctrico modificado por "O") y 2,6 mm (estado eléctrico modificado por "F")
- Fuerza de accionamiento máxima: 3,5 N (estado eléctrico modificado por "O") y 3,8 N
Otra información
- Protección contra cortocircuitos: 10 A
- Tensión asignada de aislamiento: 600 V (nivel de contaminación: 3)
- Tensión asignada de choque: 6 kV
- Fiabilidad eléctrica: Λ 10exp(-6) a 5 V, 1 mA en un entorno sano
- Tenue a ondas de choque: 1 kV conforme a IEC 61000-4-5
