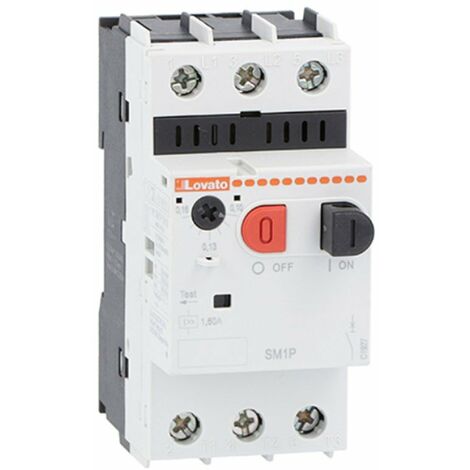

Interruptor automático de motor SM1P1400 con botones 9-14A 25kA 400V SM1P1400

Descripción general

Especificaciones técnicas

• Construcción del dispositivo: Montaje permanente
• Número de polos: 3
• Tipo de conexión del circuito principal: Conexión por tornillo
• Método de activación: Termomagnético
• Grado de protección (IP): IP20
• Longitud: 100 mm
• Ancho: 80 mm
• Altura: 50 mm
• Peso: 0,300 kg
• Tensión nominal de funcionamiento: 400 V
• Corriente continua nominal Iu: 14 A
• Rango de ajuste de liberación de sobrecarga: 9-14 A
• Capacidad nominal de interrupción de cortocircuito Icu a 400 V, CA: 25 kA
• Tensión nominal de aislamiento IEC/EN Ui: 690 V
• Tensión nominal soportada por impulso Uimp: 6 kV
• Frecuencia nominal: 50/60 Hz
• Clase de viaje: 10 A
• Vida mecánica: 100,000 ciclos
• Vida eléctrica: 100,000 ciclos
• Temperatura de funcionamiento: -20/+60 °C
• Temperatura de almacenamiento: -50/+80 °C
• Altitud máxima: 3000 m

Compatibilidad y accesorios

• Destornillador PH2 para instalación
• Número máximo de cables que se pueden conectar simultáneamente: 2

Instalación

• Fijación: Tornillo / carril DIN 35 mm
• Posición normal de funcionamiento: Plano vertical, cualquier

Uso

• Protección de motores en aplicaciones industriales y comerciales
• Detección de fallos de fase
• Protección térmica y magnética
