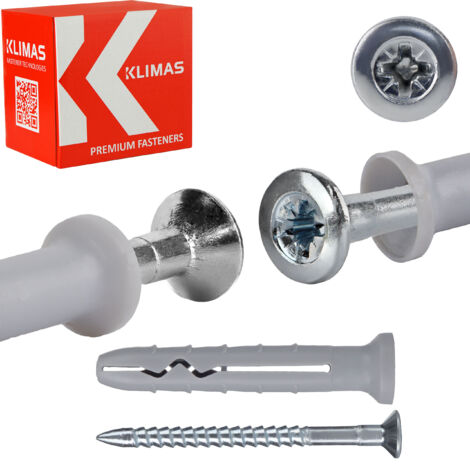

Pasadores de accionamiento SM-10120

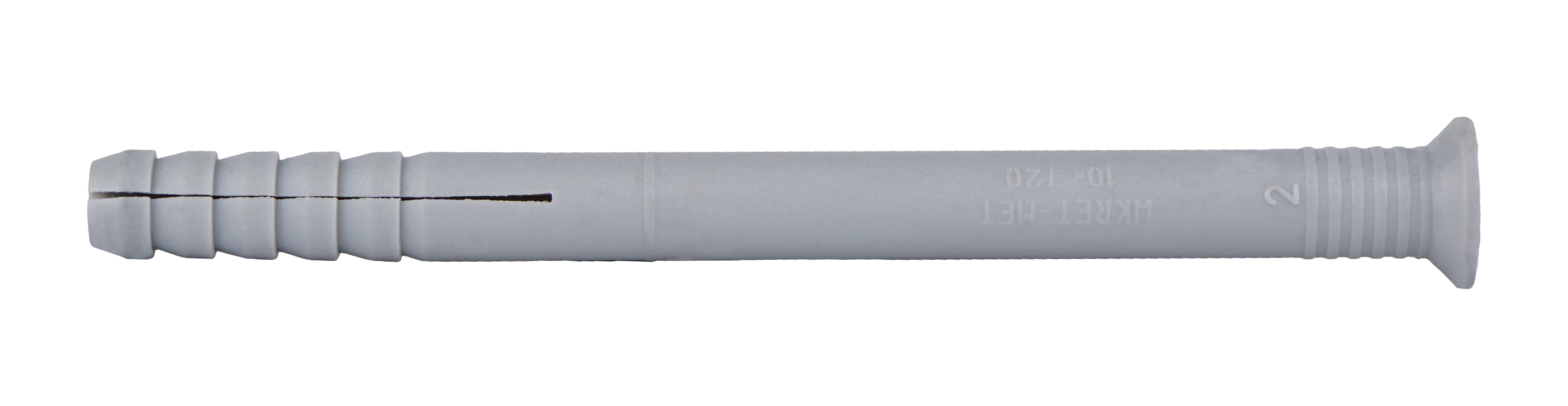

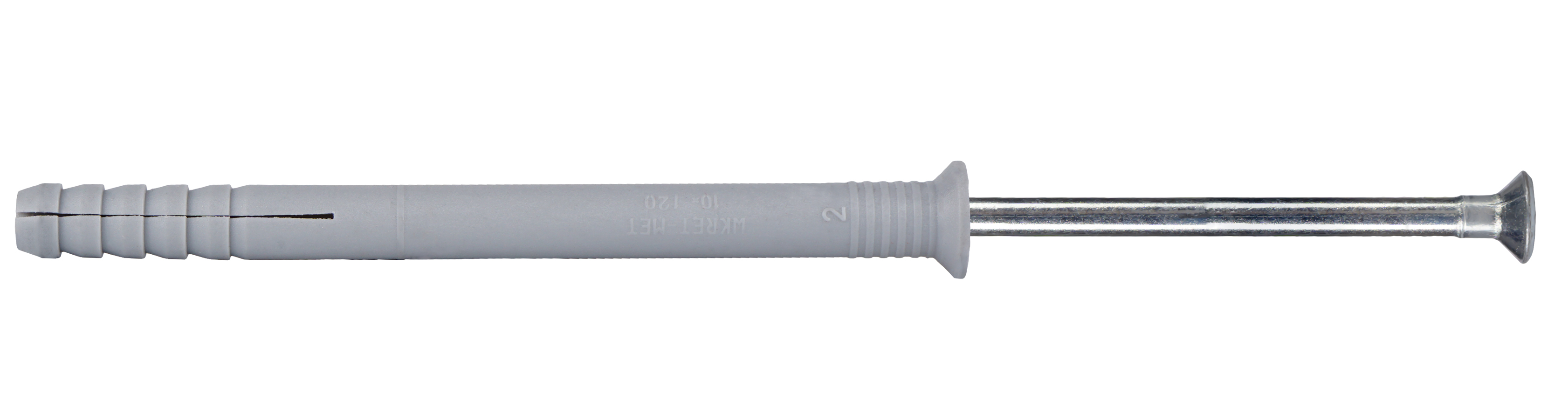

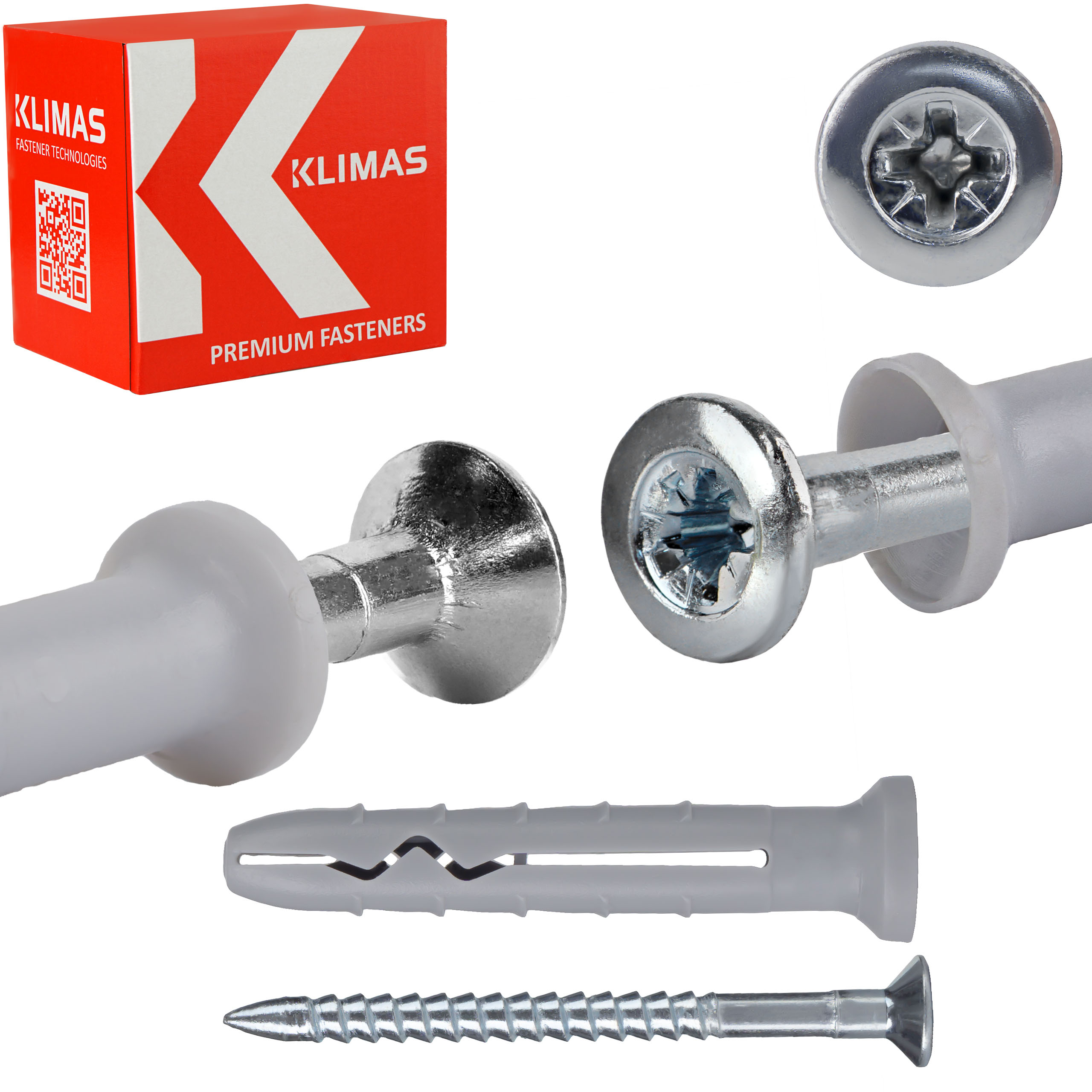

Consta de un manguito de polietileno y un tornillo con cabeza cónica de acero galvanizado.

Está diseñado para fijaciones multipunto no estructurales de elementos constructivos sometidos a cargas estáticas.

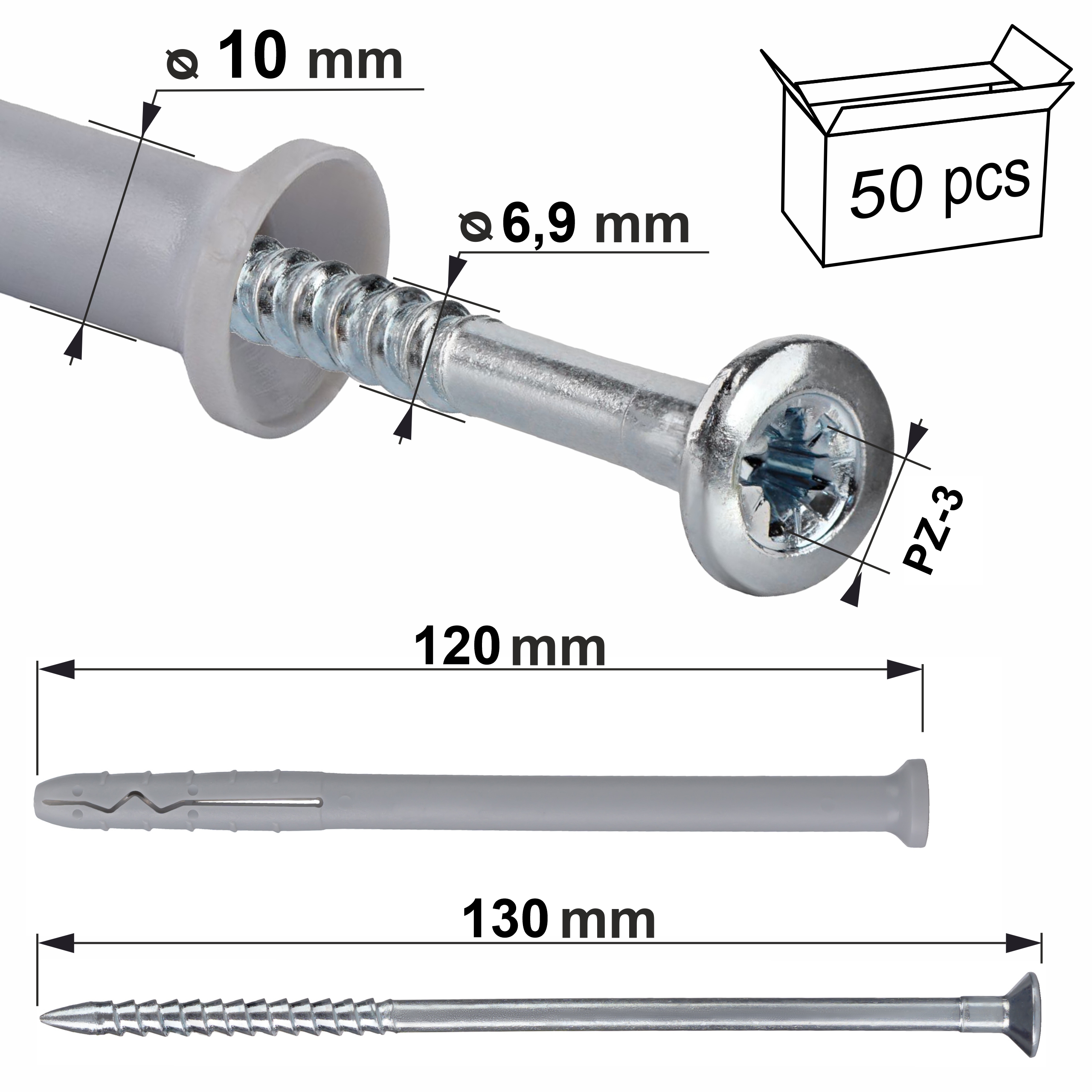

Parámetros más importantes

• Modelo: SM-10120
• Tamaño del pasador: 10,0x120 mm
• Tamaño del tornillo:6,9x130 mm
• Longitud máxima utilizable:70 mm
• Embalaje: 50 unidades
• Conector: PZ-3
• Material del enchufe: polipropileno
• Material del tornillo: acero galvanizado

Producto original de la reconocida empresa klimas Wkręt-Met ®

Características y beneficios

1. Diámetro de cabeza aumentado con casquillo PZ

Proporciona una presión significativamente mejor sobre los elementos instalados.

2. Cabeza de tornillo cónica

Es más maciza y tiene un engrosamiento significativo debajo de su base.

3. Zona de expansión de diseño óptimo

Garantiza una expansión perfecta en contacto con el suelo.

4. Instalación rápida y sencilla mediante empuje

Reduce el tiempo de instalación.

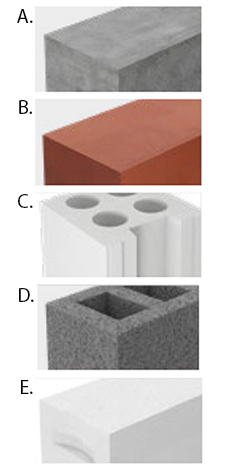

Sustratos y ejemplos de aplicación

A. Hormigón

B. Ladrillo cerámico macizo

C. Ladrillo de silicato hueco

D. Elementos sobre agregado ligero

E. Ladrillo de silicato sólido

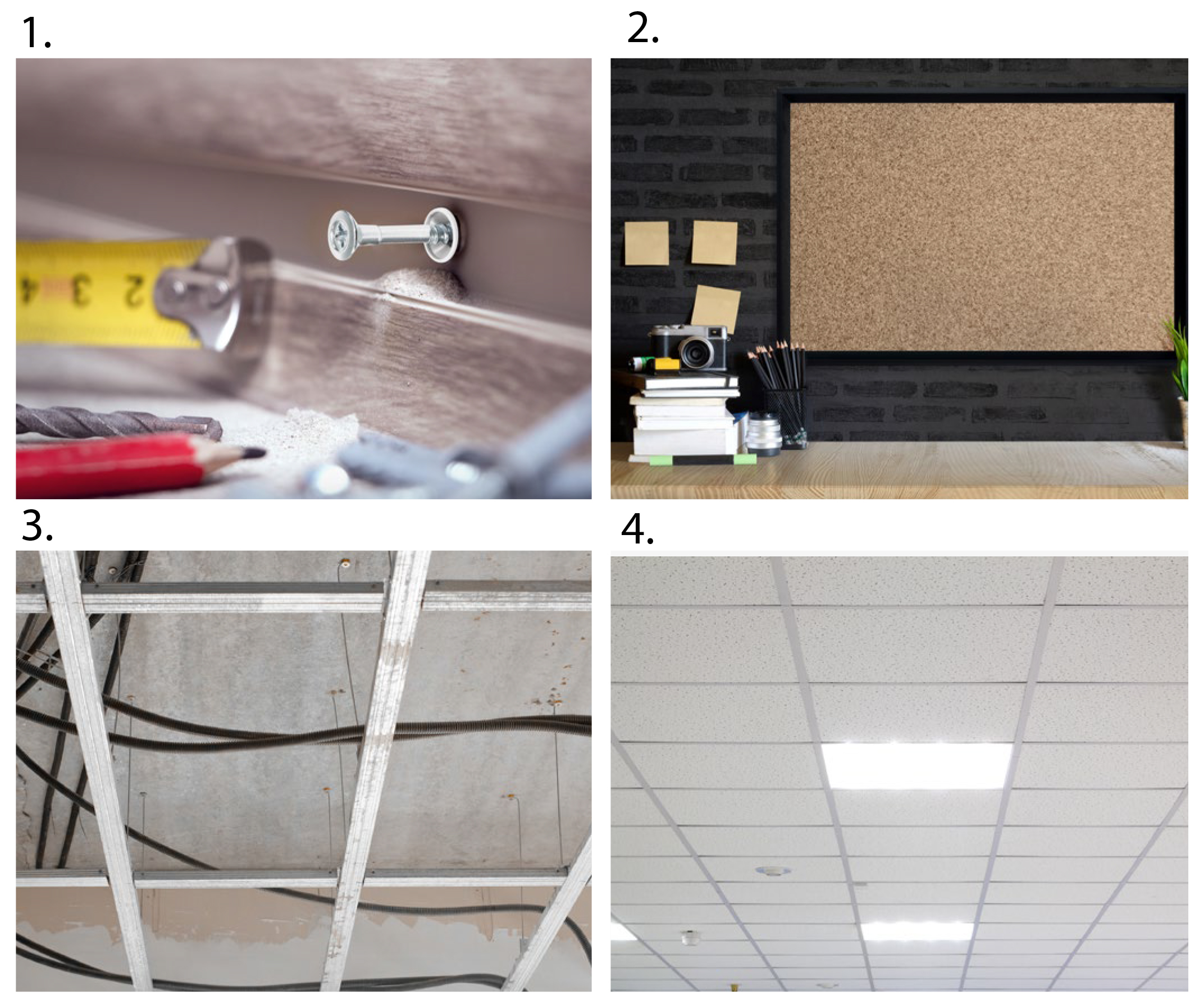

1. Instalación de zócalos
2. Instalación de elementos colgantes ligeros
3. Instalación de perfiles de pared en techos artesonados
4. Instalación de perfiles de pared en techos artesonados

Estos son solo ejemplos de aplicaciones.

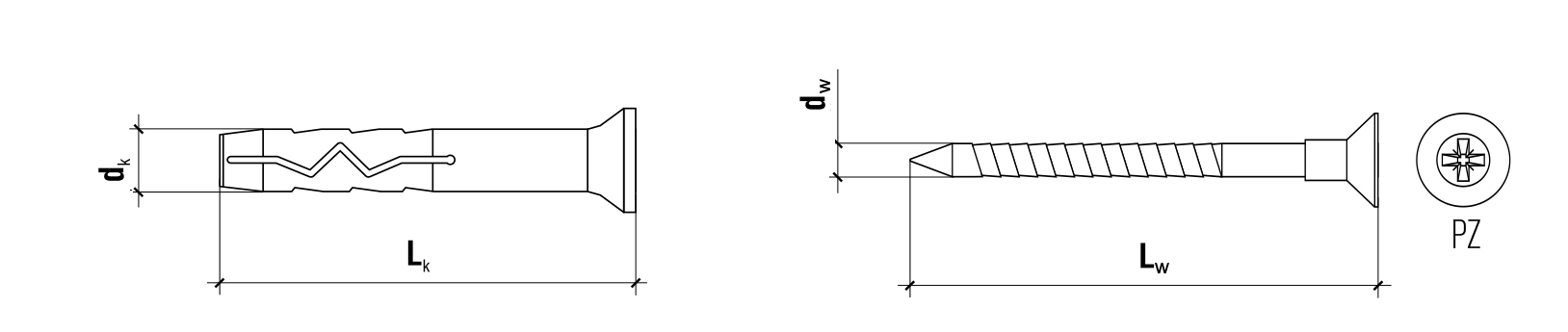

Especificaciones del producto

• [ dk ] Diámetro del enchufe: Ø 10,0 mm
• [ Lk ] Longitud del enchufe: 120 mm

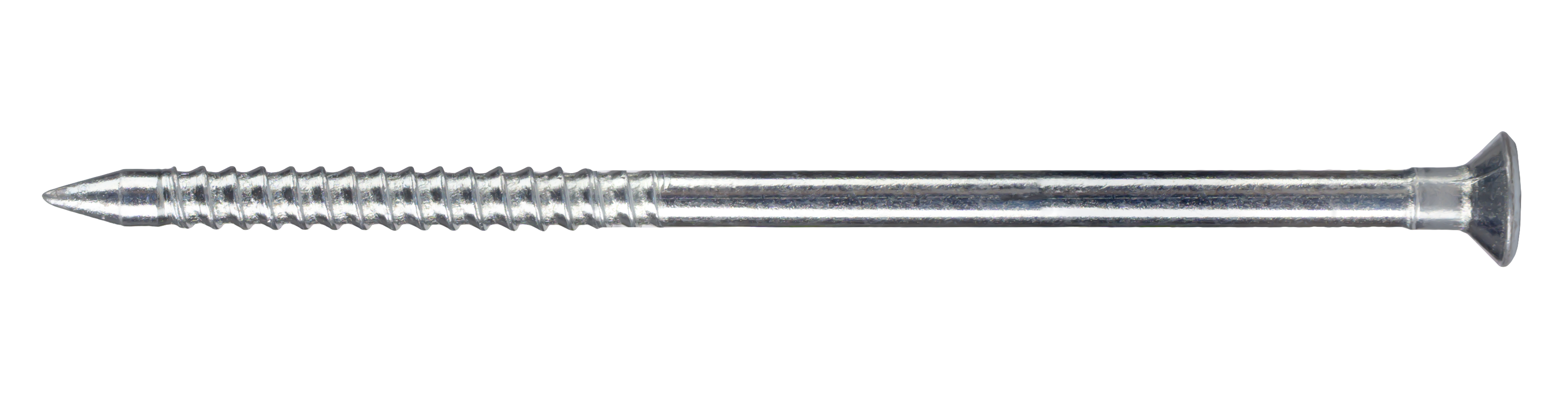

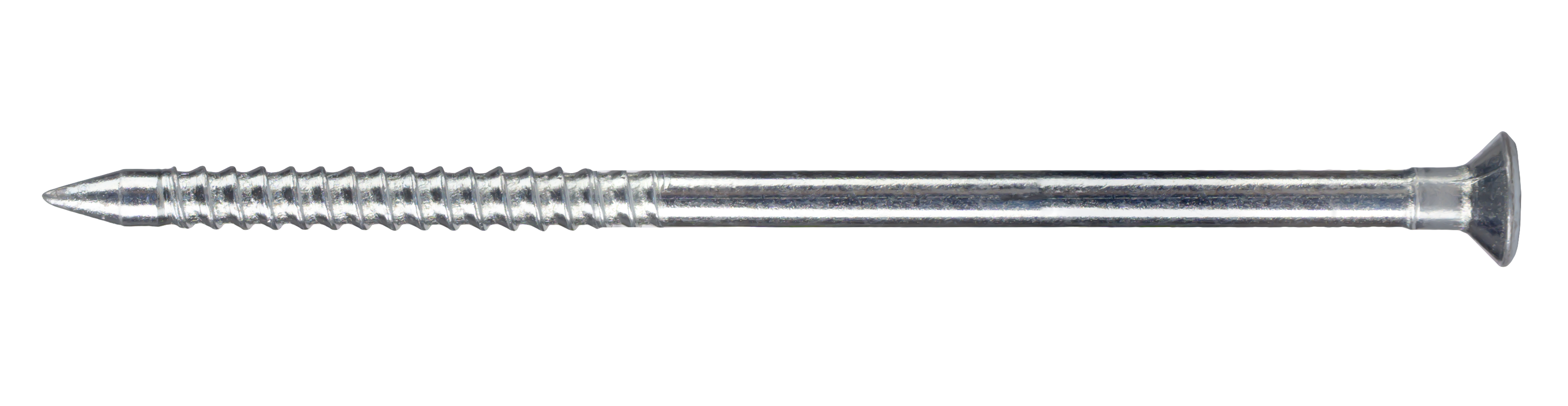

• [ dw ] Diámetro del tornillo: Ø 6,9 mm
• [ Lw ] Longitud del tornillo: 130 mm
• [ tfix ] Longitud máxima utilizable:70 mm
• Conector: PZ-3
• Número de piezas. en el paquete: 50
• material del tapón: polipropileno
• material del tornillo: acero galvanizado
• tipo de instalación: instalación pasante
• sustrato: hormigón, ladrillo cerámico macizo, ladrillo de silicato hueco, elementos sobre agregado ligero, ladrillo de silicato macizo

Certificados:

• Certificado Europeo ETA-19/0156 - una garantía de la más alta calidad,
• Evaluación Técnica Nacional - ITB-KOT-2018/0528 edición 2

Los tacos que ofrecemos se caracterizan por la máxima calidad y pueden utilizarse de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

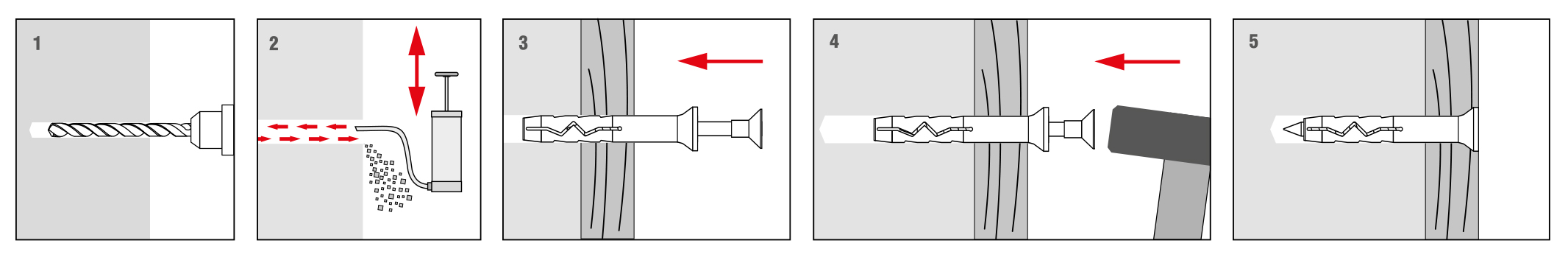

• Antes de la instalación, identifique el sustrato en el que se instalará el elemento de fijación y compare las cargas que transferirá con las capacidades de carga especificadas en la Hoja de Datos de Seguridad o en la Evaluación Técnica Europea.
• Se debe seleccionar la longitud adecuada del elemento de fijación de manera que la zona de expansión se encuentre en el material de construcción de la pared.
• El método de perforación debe ser supervisado (los agujeros en sustratos de mampostería perforada y hormigón celular deben perforarse con un taladro rotativo sin impacto).
• El diámetro de los agujeros perforados debe ser consistente con el diámetro de los elementos de fijación utilizados.
• Los agujeros en sustratos sólidos deben ser aproximadamente 10 mm más profundo que la profundidad de anclaje del sujetador.
• Los agujeros en materiales sólidos deben limpiarse de virutas de perforación utilizando un movimiento de perforación alternativo a velocidad reducida.
• Luego se inserta un manguito de plástico en el agujero y el tornillo se introduce hasta que penetra el manguito.

Tornillos Klimas: la opción más común de los profesionales

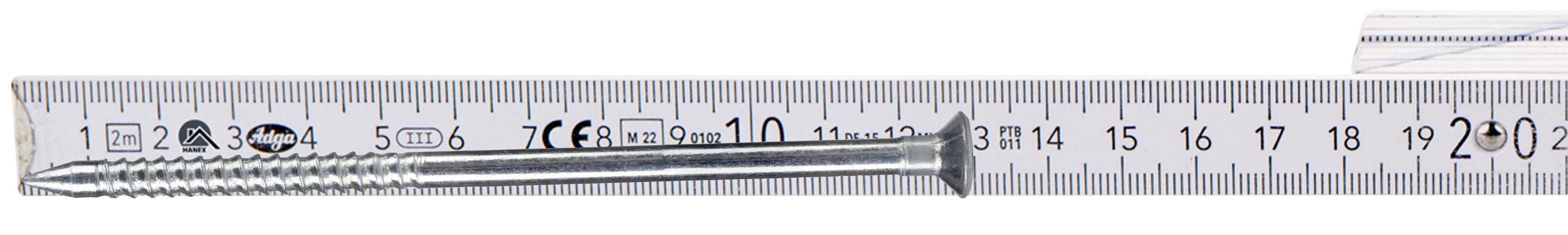

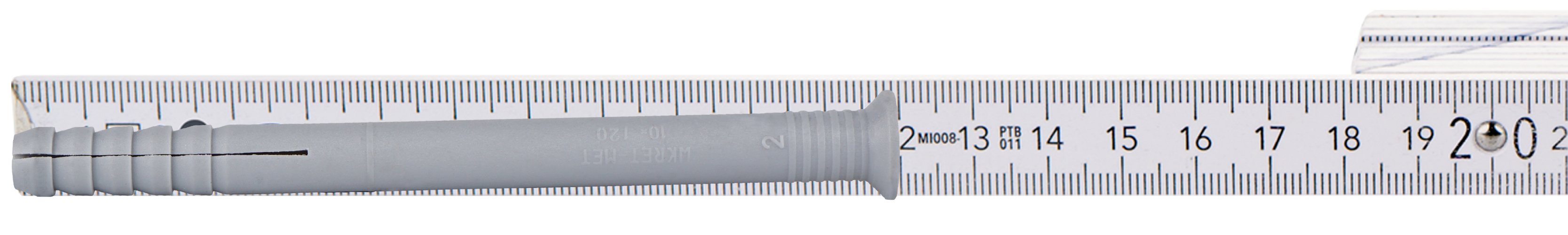

*La cinta métrica no forma parte de la subasta (solo se utiliza para una mejor presentación de los tornillos)
