Pararrayos iLuve OP30 T1+T2 B+C 4P 30/60 1.5KV TN-S AM-121000-01

Pararrayos T1+T2 B+C 4P 4M 30/60kA 1.5kV TN-S – iluve OP30 B+C/4 (v.1)

Índice del catálogo: AM-121000-01

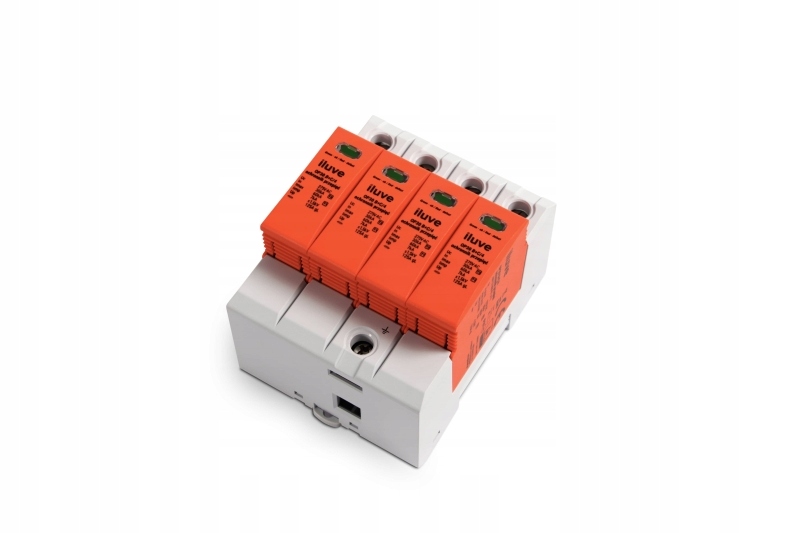

iluve OP30 B+C/4 (v.1) es un pararrayos profesional de clase T1+T2 (B+C), diseñado para la protección integral de instalaciones eléctricas en el sistema TN-S. El dispositivo protege eficazmente los receptores contra sobretensiones de origen atmosférico y de conmutación, proporcionando un elemento de protección fiable en edificios residenciales, de oficinas e industriales.

Aplicación

El modelo OP30 B+C/4 está diseñado para proteger instalaciones de baja tensión de 230 V CA. Gracias al uso de varistores de alta calidad, es ideal como protección primaria en cuadros de distribución eléctrica. El pararrayos proporciona protección a dispositivos sensibles a las sobretensiones, como inversores, sistemas de control, equipos informáticos e iluminación LED, eliminando eficazmente los peligrosos picos de tensión.

Características técnicas

El dispositivo funciona a una tensión nominal de 230 V CA y a una tensión de funcionamiento continua de 275 V CA. Su corriente de sobretensión nominal es de 30 kA, y la corriente de sobretensión máxima alcanza los 60 kA (8/20 µs), lo que garantiza un alto nivel de seguridad incluso en condiciones de fuertes sobretensiones.

El pararrayos tiene un nivel de protección de ≤1,5 kV y un tiempo de respuesta de ≤25 ns, lo que significa un disparo inmediato en el momento de una sobretensión. Además, el dispositivo es resistente a la corriente de rayo de 7 kA (10/350 µs). Una corriente de fuga muy baja (≤20 µA CC / ≤500 µA CA) garantiza un funcionamiento estable y a largo plazo del sistema sin riesgo de disparo espontáneo.

El pararrayos está equipado con un indicador óptico de estado del fusible: el verde indica funcionamiento, mientras que el rojo señala la necesidad de reemplazar el módulo. El dispositivo funciona en un amplio rango de temperatura de –40 °C a +70 °C y humedad relativa del 30 % al 90 % (sin condensación). La protección recomendada es de 125 A gL, y la sección transversal del cable admisible es de 25 mm² con un par de apriete de 3 Nm.

Ventajas y beneficios

• Combinación de protección tipo 1 y tipo 2 en un solo dispositivo: protección completa de las instalaciones TN-S.
• Alta capacidad de descarga de corriente: hasta 60 kA (8/20 µs) y 7 kA (10/350 µs).
• Tiempo de respuesta rápido: inferior a 25 ns.
• Nivel de protección ≤1,5 kV: seguro para dispositivos electrónicos modernos.
• Baja corriente de fuga: funcionamiento estable sin disparos falsos.
• Indicador óptico de daños en el fusible: comprobación sencilla del estado del dispositivo.
• Alta calidad y durabilidad confirmadas por un certificado TÜV.
• Resistencia a condiciones ambientales adversas: funcionamiento de -40 °C a +70 °C.
• Cumplimiento con la norma internacional IEC 61643-11.

Instalación y uso

El pararrayos OP30 B+C/4 se monta en un riel DIN estándar en cuadros de distribución de baja tensión. Su diseño compacto, de cuatro módulos de ancho (4M), permite una fácil integración con otros equipos modulares. El dispositivo protege todas las fases y el conductor neutro en un sistema TN-S, garantizando la seguridad total del circuito de potencia.

La comprobación periódica del indicador óptico permite una monitorización continua del estado de la protección. Si el color cambia de verde a rojo, se debe reemplazar el módulo de protección para mantener la eficacia total de la protección.

Resumen

iluve OP30 B+C/4 (v.1) es un pararrayos fiable de clase T1+T2 que combina una alta eficacia de protección con durabilidad y facilidad de uso. Gracias a sus excelentes parámetros técnicos, su rapidísimo tiempo de respuesta y su calidad certificada por TÜV, es una excelente opción para instaladores profesionales y usuarios que buscan una protección fiable y completa para instalaciones eléctricas.

Los datos técnicos provienen de la ficha del catálogo del fabricante. Antes de la instalación, lea las instrucciones y las normas de seguridad aplicables para instalaciones de baja tensión.
