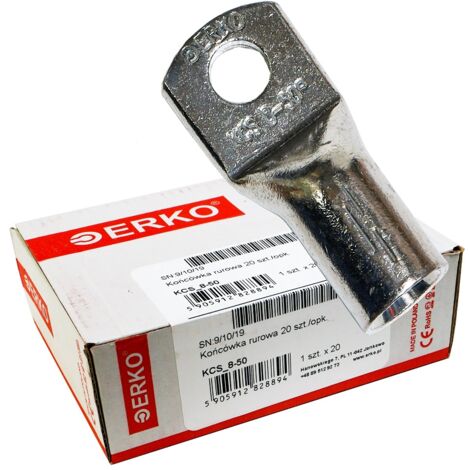

Ojal para tubo KCS CU 50mm M8 20uds ERKO

Terminal de anillo de tubo Cu KCS 8-50 20 uds. Datos técnicos Productor: ERKO Serie de productos: KCS Índice del fabricante: KCS_8-50/20 EAN 5905912828894 Forma de punta Ojal Ángulo de conexión Recto Material Cobre Modelo sin cuello Tipo de cable Multipolar Tamaño de rosca de conexión métrica mm2 8 Con aislamiento NO Con orificio de inspección NO Protección de superficies Estañado Sección transversal nominal [mm2] 50 Terminales de anillo tubular de cobre serie DIN (galvanizados) de acuerdo con Norma DIN 46235, para prensar. Permiten la terminación de núcleos de cables. Cobre, se utilizan donde es necesaria la conexión. cable a p.e. un cuadro de distribución, barra colectora u otro dispositivo que utilice abrazadera de tornillo. El uso de terminales de anillo DIN aumenta seguridad y durabilidad de este tipo de conexiones. A diferencia de las conexiones Soldados, el uso de terminales de anillo reduce el riesgo de sobrecalentamiento. venas y aislamiento. Al engarzar núcleos de sectores, se deben presionar darle forma "redonda". Todos los terminales de anillo tubular de cobre están sujetos a pruebas adicionales. Procesos de endurecimiento y cocción a 700°C. este proceso elimina todas las impurezas del material del que está hecho consejo. Las puntas endurecidas, a diferencia de las no endurecidas, están en Menos expuesto a la formación de grietas y microfisuras durante el funcionamiento. su prensado, y así tener mejores parámetros de funcionamiento. Para Normas DIN 46235, tolerancia dimensional para el tamaño "d1" para secciones de 10-150 mm2 es +/- 0,3 mm para secciones transversales de 185-400 m2 +/- 0,4 mm, para dimensiones de 500-625 mm2 +/- 0,5 mm, la tolerancia para la dimensión "b" para una sección transversal de 10-70 mm2 es +/- 1 mm, para secciones entre 95 y 625 mm2 es +/- 2 mm para todo el rango de secciones la tolerancia dimensional para el tamaño "l1" es de +2 mm, para la dimensión "c" -3 mm. La eficacia del engarzado (fijación de la punta al cable) depende de la aplicación. herramienta adecuada y matriz adaptada a la sección transversal. Material: cobre electrolítico (conforme a EN13600) capa mínima de estañado: 3μm tolerancia dimensional según DIN 46235
