Name: Ojal para tubo KCS CU 10mm M8 1 ud. ERKO
Brand: ERKO
SKU: mojeledy_5906765592734
Price: 12.78 EUR
Availability: InStock

Información del producto

Descripción

Descripción general

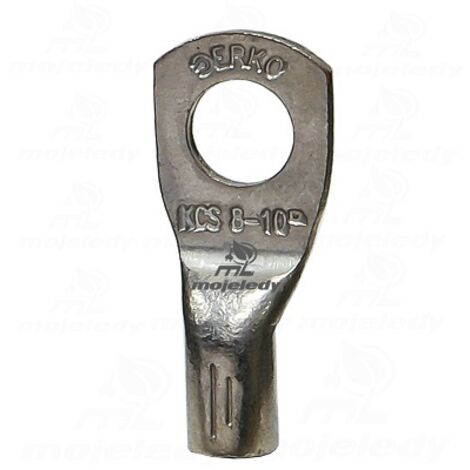

El terminal de anillo tubular Cu KCS 8-10 de ERKO es un componente esencial para la conexión de conductores de cables de cobre. Diseñado según la norma DIN 46235, este terminal permite una terminación segura y eficiente de los núcleos de cables, siendo ideal para su uso en cuadros de distribución, barras colectoras y otros dispositivos que requieren una conexión mediante tornillo. Su diseño sin cuello y la protección de superficie estañada garantizan una mayor durabilidad y resistencia al sobrecalentamiento en comparación con conexiones soldadas.

Especificaciones técnicas

Fabricante: ERKO
Serie de producto: KCS
Índice del fabricante: KCS_8-10
EAN: 5905912828603
Forma del terminal: Anillo
Ángulo de conexión: Recto
Material: Cobre electrolítico
Modelo: Sin cuello
Tipo de cable: Multifilar
Tamaño de rosca de conexión métrica: 8
Con aislamiento: NO
Con orificio de inspección: NO
Protección de superficie: Estañado
Sección nominal: 10 mm²
Capa mínima de estaño: 3 µm

Compatibilidad y accesorios

Compatible con herramientas de engarce adecuadas y matrices adaptadas a la sección transversal del cable utilizado.

Instalación

Para una instalación efectiva, es crucial utilizar la herramienta adecuada y asegurarse de que la matriz esté adaptada a la sección transversal del cable. Esto garantiza una fijación segura del terminal al conductor.

Uso

Este terminal es ideal para conectar conductores de cables de cobre en aplicaciones donde se requiere una conexión robusta y duradera, como en cuadros de distribución y sistemas eléctricos que utilizan abrazaderas de tornillo.

Otra información

Los terminales de anillo tubulares de cobre se someten a un proceso de temple y cocción a 700 °C, eliminando contaminantes y mejorando su resistencia a grietas y microfisuras durante el crimpado. La tolerancia dimensional según la norma DIN 46235 es la siguiente: para el tamaño "d1" en secciones de 10 a 150 mm² es de +/- 0,3 mm; para secciones de 185 a 400 mm² es de +/- 0,4 mm; para dimensiones de 500 a 625 mm² es de +/- 0,5 mm; para la dimensión "b" en secciones de 10 a 70 mm² es de +/- 1 mm; para secciones entre 95 y 625 mm² es de +/- 2 mm; y para todo el rango de secciones, la tolerancia dimensional para el tamaño "l1" es de +2 mm y para la dimensión "c" de -3 mm.

Características

Marca
ERKO
Cantidad en el pack
1
Color
Plateado
Material
Cobre
Peso
1000 g
Sección de cable compatible
10 mm²
Tipo de conexión
con tornillo
Tipo de tipo de conexión
con tornillo
Tipo de terminación
Terminal de anillo
Referencia ManoMano
ME92317784
MMID
436238078072
Ref. del fabricante
mojeledy_5906765592734
EAN
5906765592734
