Descripción general

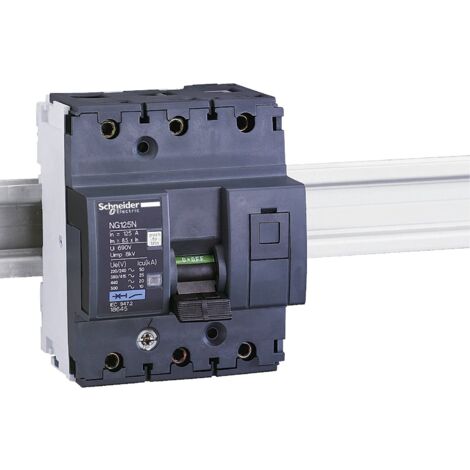

El disjoncteur modulaire Multi 9 NG125N es un dispositivo de protección eléctrica de 3 polos y 32 A, diseñado para garantizar la seguridad en instalaciones eléctricas. Este interruptor automático es ideal para aplicaciones en redes de 50/60 Hz y ofrece una alta capacidad de corte en caso de cortocircuito.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 375 V CC, 220...240 V CA, 380...415 V CA, 440 V CA, 500 V CA
- Límite de disparo magnético: 8 x In
- Poder asignado de corte en cortocircuito: 37,5 kA a 220...240 V CA, 18,75 kA a 380...415 V CA, 15 kA a 440 V CA, 7,5 kA a 500 V CA, 25 kA a 375 V CC
- Tensión asignada de aislamiento: 690 V CA
- Tensión asignada de resistencia a choques: 8 kV
- Dimensiones: altura 103 mm, ancho 81 mm, profundidad 81 mm
- Peso: 0,72 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Bornes tipo túnel 1,5...50 mm² rígido, 1...35 mm² suave
- Longitud de desnudado de los cables: 20 mm
- Par de apriete: 3,5 N.m
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN simétrico de 35 mm
- Compatibilidad del distribuidor del peine de juego de barras: Sí
Instalación
- Instalación en riel DIN de 35 mm
- Conexión mediante bornes tipo túnel
Uso
- Protección de circuitos eléctricos en instalaciones residenciales e industriales
- Dispositivo de corte en caso de sobrecarga o cortocircuito
Otra información
- Tipo de control: Por manetón
- Indicación local: ON/OFF, indicador de disparo
- Prevención de bloqueo: Cadenassable
- Bloqueo: Bloqueo integrado
- Protección contra fugas a tierra: Bloque separado
