Descripción general

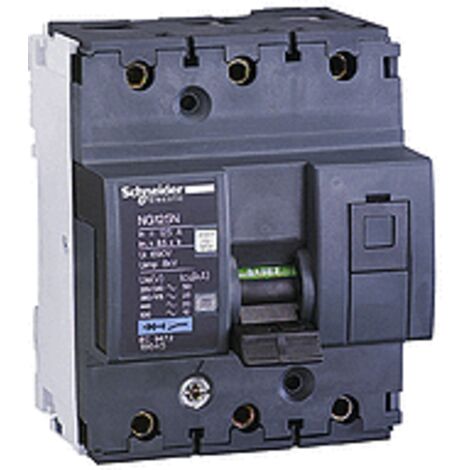

El disjoncteur modulaire Multi 9 NG125N es un dispositivo de protección eléctrica de 3 polos y 25 A, diseñado para garantizar la seguridad en instalaciones eléctricas. Este interruptor automático es ideal para aplicaciones en redes de 50/60 Hz y ofrece una alta capacidad de corte en caso de cortocircuito.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 375 V CC, 220...240 V CA, 380...415 V CA, 440 V CA, 500 V CA
- Límite de disparo magnético: 8 x In
- Poder asignado de corte en cortocircuito: 37,5 kA a 0,75 (220...240 V CA), 18,75 kA a 0,75 (380...415 V CA), 15 kA a 0,75 (440 V CA), 7,5 kA a 0,75 (500 V CA), 25 kA a 100 % (375 V CC)
- Tensión asignada de aislamiento: 690 V CA
- Tensión asignada de resistencia a choques: 8 kV
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN simétrico de 35 mm
- Dimensiones: 103 mm (altura), 81 mm (ancho), 81 mm (profundidad)
- Peso: 0,72 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Bornes tipo túnel 1,5...50 mm² rígido, 1...35 mm² suave
- Longitud de desnudado de los cables: 20 mm
- Par de apriete: 3,5 N.m
Compatibilidad y accesorios
- Compatibilidad del distribuidor del peine de juego de barras: Oui
- Separación de 9 mm: 9
Instalación
- Instalación en rail DIN de 35 mm
Uso
- Protección de circuitos eléctricos contra sobrecargas y cortocircuitos
- Indicación local de estado ON/OFF y disparo
Otra información
- Tipo de control: Por manetón
- Bloqueo de seguridad: Cadenazable
- Descripción de bloqueos opcionales: Bloqueo integrado
- Protección contra fugas a tierra: Bloque separado
