Descripción general

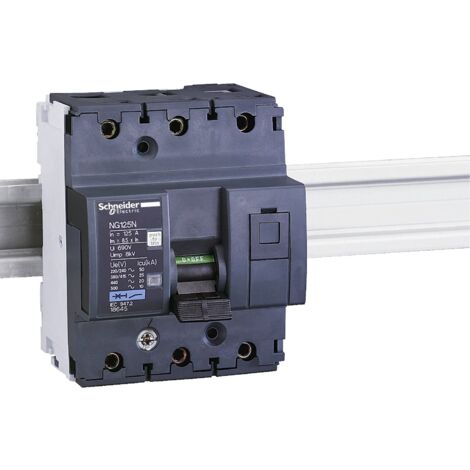

El disjoncteur modulaire Multi 9 NG125N es un dispositivo de protección eléctrica de 3 polos y 20 A, diseñado para garantizar la seguridad en instalaciones eléctricas. Este disyuntor es ideal para aplicaciones en redes de 50/60 Hz y ofrece una alta capacidad de corte en caso de cortocircuito.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 375 V CC, 220...240 V CA, 380...415 V CA, 440 V CA, 500 V CA
- Límite de disparo magnético: 8 x In
- Poder asignado de corte en cortocircuito: 37,5 kA a 220...240 V CA, 18,75 kA a 380...415 V CA, 15 kA a 440 V CA, 7,5 kA a 500 V CA, 25 kA a 375 V CC
- Tensión asignada de aislamiento: 690 V CA
- Tensión asignada de resistencia a choques: 8 kV
- Altura: 103 mm
- Anchura: 81 mm
- Profundidad: 81 mm
- Peso: 0,72 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Bornes tipo túnel 1,5...50 mm² rígido, 1...35 mm² blando
- Longitud de desnudado de los cables: 20 mm
- Par de apriete: 3,5 N.m
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN simétrico de 35 mm
- Compatibilidad del repartidor del peigne de juego de barras: Oui
Instalación
- Instalación en rail DIN de 35 mm
Uso
- Protección de circuitos eléctricos en instalaciones residenciales e industriales
- Dispositivo de desconexión manual y señalización local ON/OFF
Otra información
- Tipo de control: Por manetón
- Prevención de bloqueo: Cadenassable
- Bloqueo: Bloqueo integrado
- Protección contra fugas a tierra: Bloque separado
