Descripción general

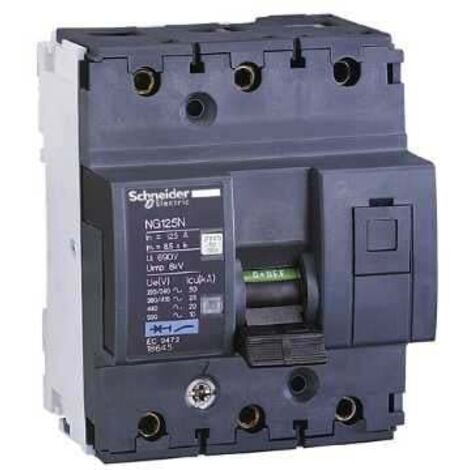

El Disjoncteur modulaire Multi 9 - NG125N es un interruptor automático de 3 polos y 10 A, diseñado para ofrecer una protección eficaz en instalaciones eléctricas. Este dispositivo es ideal para aplicaciones en redes de 50/60 Hz y se caracteriza por su alta capacidad de corte y su robustez.Especificaciones técnicas
- Tensión asignada de empleo: 375 V CC, 220...240 V CA, 380...415 V CA, 440 V CA, 500 V CA
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In
- Poder asignado de corte en cortocircuito: 37,5 kA a 0,75 (220...240 V CA), 18,75 kA a 0,75 (380...415 V CA), 15 kA a 0,75 (440 V CA), 7,5 kA a 0,75 (500 V CA), 25 kA a 100 % (375 V CC)
- Tensión asignada de aislamiento: 690 V CA
- Tensión asignada de resistencia a choques: 8 kV
- Dimensiones: altura 103 mm, ancho 81 mm, profundidad 81 mm
- Peso: 0,72 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN simétrico de 35 mm
- Compatibilidad del repartidor del peigne de juego de barras: Oui
- Protección de fuga a tierra: Bloque separado
Instalación
- Modo de conexión: Bornes tipo túnel 1,5...50 mm² rígido, Bornes tipo túnel 1...35 mm² suave
- Longitud de desnudado de los cables: 20 mm
- Par de apriete: 3,5 N.m
Uso
- Tipo de control: Por manetón
- Prueba de disparo manual
- Señalización local: Indicación ON/OFF, Indicador de disparo
