Descripción general

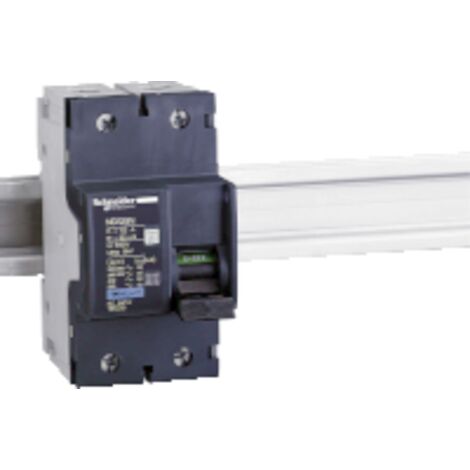

El disyuntor modular Multi9 NG125N es un dispositivo de protección eléctrica diseñado para aplicaciones de corriente alterna y continua. Con una capacidad de 80A y una curva de disparo tipo C, este disyuntor es ideal para proteger circuitos eléctricos contra sobrecargas y cortocircuitos, garantizando la seguridad y fiabilidad en su funcionamiento.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 250 V CC, 220...240 V CA, 380...415 V CA, 440 V CA, 500 V CA
- Límite de disparo magnético: 8 x In
- Poder asignado de corte en cortocircuito: 37,5 kA a 0,75 (220...240 V CA), 18,75 kA a 0,75 (380...415 V CA), 15 kA a 0,75 (440 V CA), 7,5 kA a 0,75 (500 V CA), 25 kA a 100 % (250 V CC)
- Tensión asignada de aislamiento: 690 V CA
- Tensión asignada de resistencia a choques: 8 kV
- Altura: 103 mm
- Anchura: 54 mm
- Profundidad: 81 mm
- Peso: 0,48 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 5,000 ciclos
- Modo de conexión: Bornes tipo túnel 16...70 mm² rígido, 10...50 mm² suave
- Longitud de desnudado de los cables: 20 mm
- Par de apriete: 6 N.m
Compatibilidad y accesorios
- Modo de instalación: Enclavable
- Soporte de montaje: Rail DIN simétrico de 35 mm
- Compatibilidad del distribuidor del peine de juego de barras: No
Instalación
- Instalación en riel DIN de 35 mm
- Conexiones mediante bornes tipo túnel
Uso
- Protección de circuitos eléctricos contra sobrecargas y cortocircuitos
- Indicación local de estado ON/OFF
- Prueba de disparo manual
Otra información
- Bloqueo separado para protección a tierra
- Verrouillage: Verrouillage intégré
