Descripción general

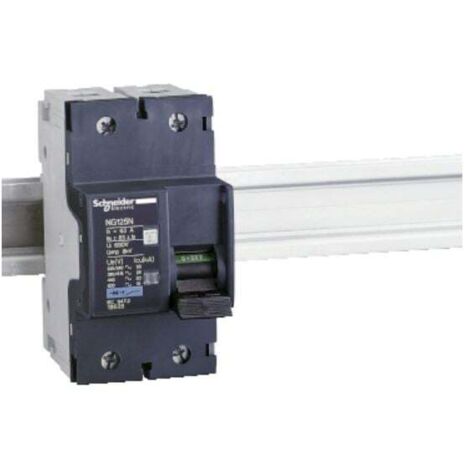

El disjoncteur modulaire Multi 9 NG125N es un dispositivo de protección eléctrica de 2 polos y 16 A, diseñado para garantizar la seguridad en instalaciones eléctricas. Este disyuntor es ideal para aplicaciones en redes de 50/60 Hz y ofrece una alta capacidad de corte en caso de cortocircuito.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: ≤ 250 V DC, 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC
- Límite de disparo magnético: 8 x In
- Poder asignado de corte en cortocircuito: 37.5 kA a 0.75 de capacidad de corte (220...240 V AC), 18.75 kA (380...415 V AC), 15 kA (440 V AC), 7.5 kA (500 V AC), 25 kA a 100 % de capacidad de corte (250 V DC)
- Tensión asignada de aislamiento: 690 V AC
- Tensión asignada de resistencia a choques: 8 kV
- Coupure plenamente apparente: Sí
- Tipo de control: Prueba de disparo manual por manetón
- Señalización local: Indicador de disparo, Indicación ON/OFF
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN simétrico de 35 mm
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí
- Pasos: 9 mm: 6
- Dimensiones: Altura: 103 mm, Ancho: 54 mm, Profundidad: 81 mm
- Peso: 0.48 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Prevención de bloqueo: Cadenassable
- Descripción de bloqueos opcionales: Bloqueo integrado
- Longitud de desnudado de los cables: 20 mm
- Par de apriete: 3.5 N.m
- Protección contra fugas a tierra: Bloque separado
