Descripción

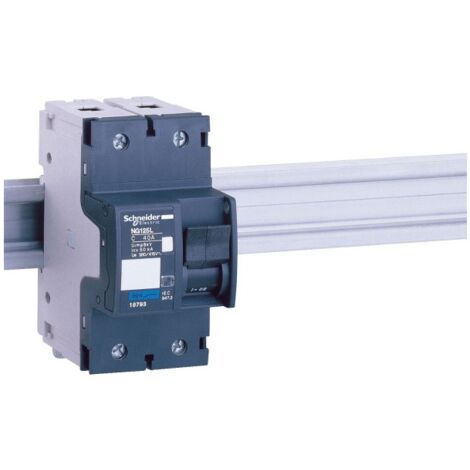

Interruptor automático en miniatura Acti9 NG125L, 2 polos, 16 A, curva C, con capacidad de corte Icu de 50 kA a 380-415 V AC, diseño térmico-magnético, montaje en carril DIN 35 mm, apto para entornos industriales y pequeños comercios, con indicador de posición y bloqueo integrado para seguridad operativa.
Interruptor automático en miniatura de la gama Acti9 NG125, diseñado para proteger circuitos eléctricos en instalaciones de pequeños comercios. Ofrece protección térmica y magnética con curva C, adecuado para corrientes nominales de 16 A en 40 °C, con capacidad de corte Icu de 50 kA a 380–415 V AC. Compatible con redes AC y corriente continua, con tensión nominal de empleo hasta 500 V AC y 250 V CC.
Características técnicasNúmero de polos: 2P
Número de polos protegidos: 2
Posición de neutro: Izquierda
Corriente nominal [In]: 16 A en 40 °C
Tipo de red: AC Corriente continua
Tecnología de unidad de disparo: Térmico-magnético
Código de curva: C
Código de poder de corte: L
Capacidad de corte [Icu]: 100 kA (220–240 V AC), 40 kA (440 V AC), 50 kA (380–415 V AC), 15 kA (500 V AC), 36 kA (≤250 V CC)
Poder de corte en servicio [Ics]: 75 kA (220–240 V AC), 37,5 kA (380–415 V AC), 30 kA (440 V AC), 11,25 kA (500 V AC), 50 kA (≤250 V CC)
Tensión nominal de empleo [Ue]: 220–240 V AC, 380–415 V AC, 440 V AC, 500 V AC, ≤250 V CC
Tensión nominal de aislamiento [Ui]: 690 V AC
Resistencia a picos de tensión [Uimp]: 8 kV
Límite de enlace magnético: 8 x In ± 20%
Indicador de posición del contacto: Sí
Señalizaciones en local: Indicador de disparo, Indicación de encendido/apagado
Tipo de control: Maneta, Prueba de disparo manual
Tipo de montaje: Ajustable en clip
Soporte de montaje: Carril DIN simétrico de 35 mm
Compatibilidad de bloque de distribución y embarrado tipo peine: Sí
Pasos de 9 mm: 6
Altura: 103 mm
Anchura: 54 mm
Profundidad: 81 mm
Peso: 0,48 kg
Durabilidad mecánica: 20 000 ciclos
Durabilidad eléctrica: 10 000 ciclos
Preparado para candado: Con candado
Opciones de bloqueo: Candado integrado
Conexiones: Terminales de tipo túnel (1,5–50 mm² rígido, 1–35 mm² flexible)
Longitud de cable pelado: 20 mm
Par de apriete: 3,5 N·m
Protección contra fugas a tierra: Bloque independiente
Código de compatibilidad: NG125
Grado de protección IP: IP20
Grado de protección IK: IK05
Grado de contaminación: 3
Categoría de sobretensión: IV
Tropicalización: 2
Humedad relativa: 95 % en 55 °C
Altitud máxima de funcionamiento: 2 000 m
Temperatura ambiente de funcionamiento: -30 °C a 70 °C
Temperatura ambiente de almacenamiento: -40 °C a 70 °C
Normas: Icu
Estado de oferta sostenible: Producto Green Premium
Conforme con REACh sin SVHC: Sí
Directiva RoHS UE: Conforme
Sin metales pesados tóxicos: Sí
Sin mercurio: Sí
Información sobre exenciones de RoHS: Sí
Normativa de RoHS China: Declaración proactiva de RoHS China
RAEE: Debe desecharse según sistema de recolección específico en la UE
El dispositivo es adecuado para entornos industriales y pequeños comercios, con amplio rango de funcionamiento térmico y mecánico, y diseño robusto. Su montaje en carril DIN 35 mm y conexión mediante terminales de tipo túnel facilitan su integración en cuadros eléctricos.
Características
- MarcaSCHNEIDER ELECTRIC
- Intensidad de la corriente16 A
- Cantidad en el pack1
- Curva de arranqueC
- Función de disyuntorBipolar
- MaterialMetal
- Número de polos2
- Peso480 g
- Potencia de corte50 kA
- Red eléctricaMonofasico
- Tensión eléctrica240 V
- Tipo de disyuntorInterruptor de corte
- Referencia ManoManoME7621389
- MMID769229516419
- Ref. del fabricante3303430187899
- EAN3303430187899
