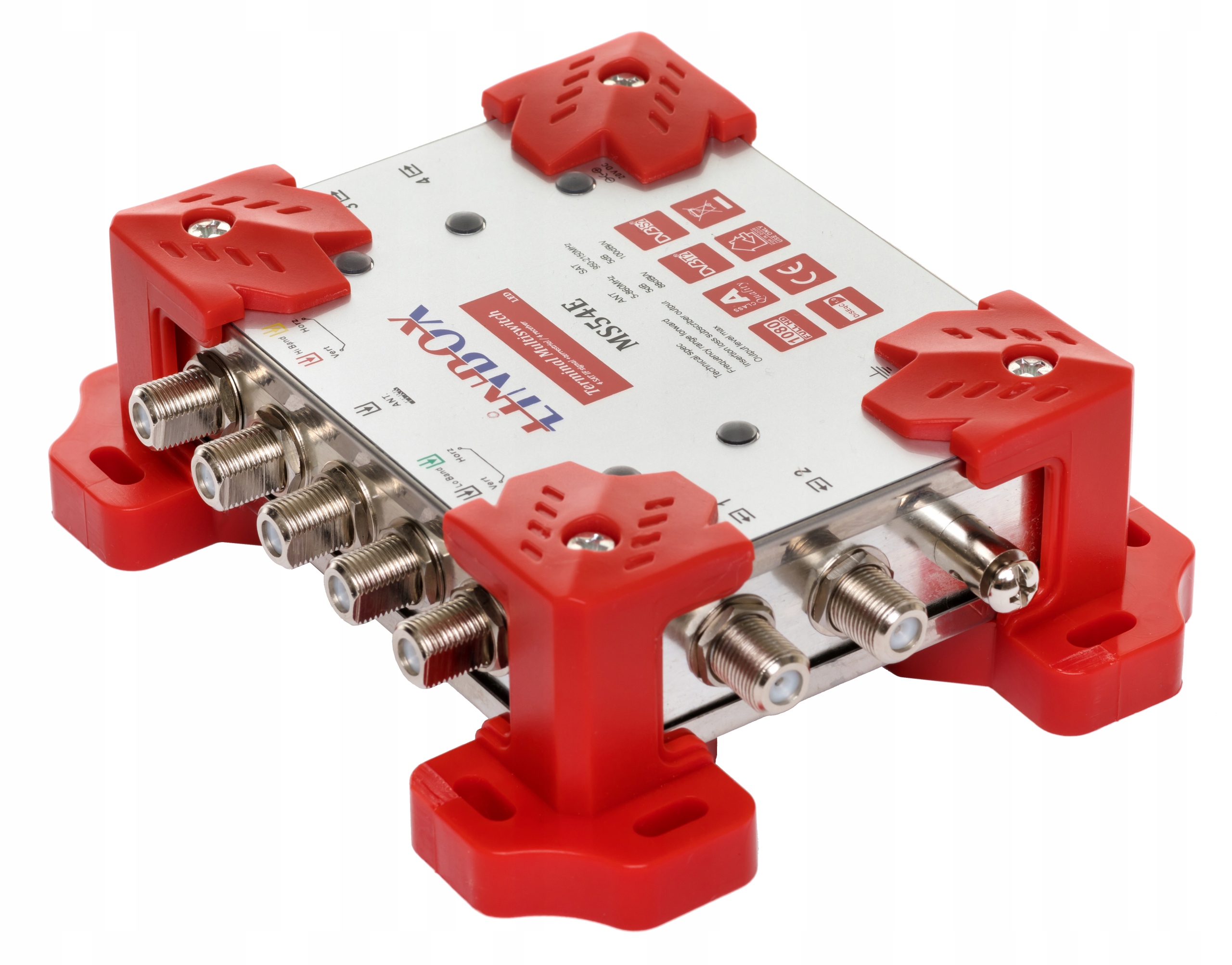

Multiswitch de 5 entradas y 4 salidas Linbox 5X4 5/4

Multiswitch 5 entradas 4 salidas linbox satellite

Una amplia selección de multiswitches satélite de marca.

Multiswitch linbox 5/4 para 1 satélite con ruta de TV terrestre pasiva

Multiswitch recomendado para instalación para hasta 4 sintonizadores desde 1 satélite, p. ej. Hotbird.

Características distintivas:

• Entradas: 1x4 desde un LNB quatro, 1 DVB-T terrestre,
• Salidas: 4 a sintonizadores SAT,
• Ruta FM/DVB-T pasiva,
• Rango de frecuencia de entrada: para entradas LNB de satélite: 950 - 2150 MHz,
• Rango de frecuencia de entrada: para entrada de antena DVB-T terrestre: 47 - 862 MHz,
• Rango de frecuencia para salidas a tomas finales: 47-2150 MHz,
• Atenuación en la banda SAT (950-2150 MHz): -6 dB, atenuación en la banda TER (47-862 MHz): -4 dB,
• Nivel de señal de salida: RTV aprox. 85 dBuV; SAT aprox. 100 dBuV, aislamiento, separación entre salidas aprox. 25-30 dB,
• alimentación: 18 V 3A CC desde una fuente de alimentación externa 90-240 V (CA), 40-60 Hz,
• el multiswitch funciona con convertidores tipo Quattro y antenas de TV terrestre,
• el multiswitch reconoce automáticamente el tipo de señal (banda, polarización) que se transmitirá a los sintonizadores individuales,
• el dispositivo está adaptado para funcionamiento en interiores (ático, pasillo, sótano, etc.), temperatura de funcionamiento de 0 a +55 °C.

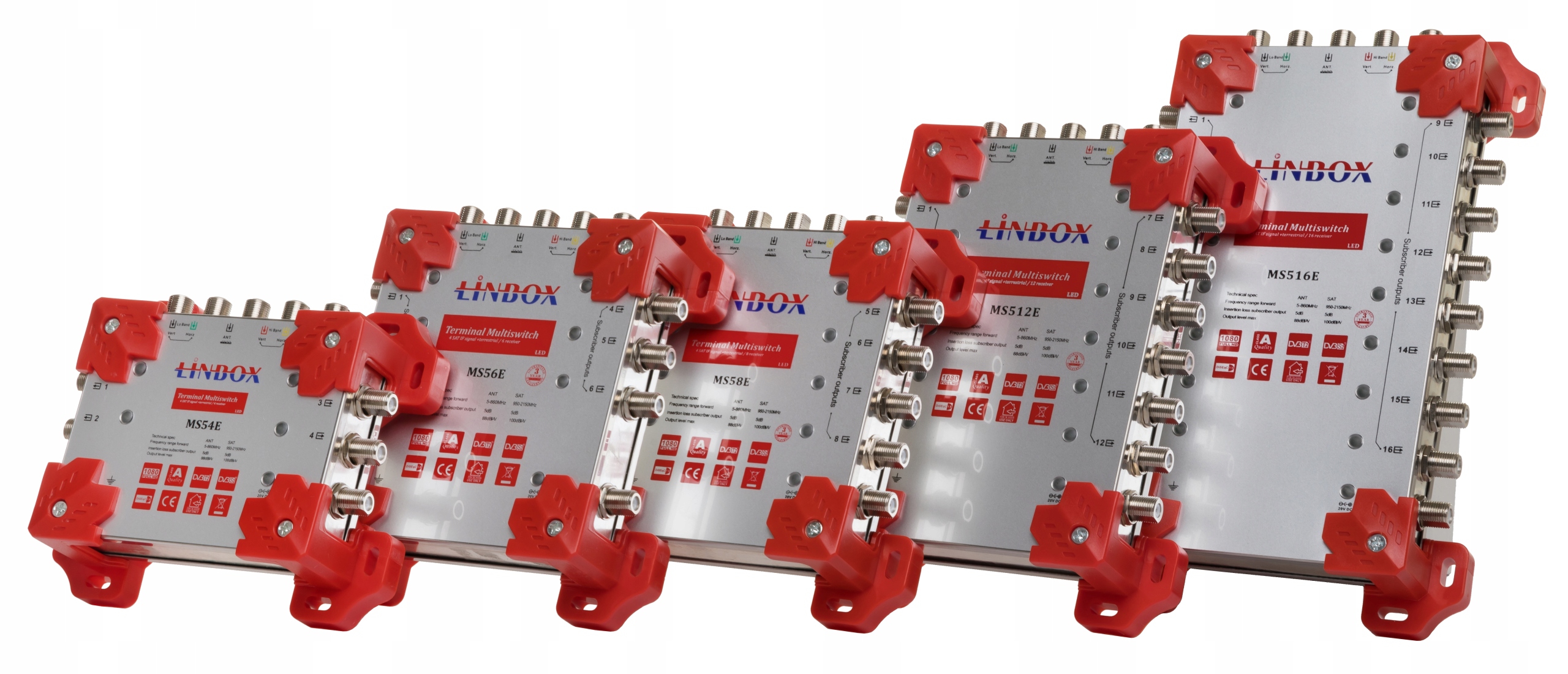

Multiswitches de marca. Serie para 1 satélite. Número de salidas de 4 a 32.

Fuente de alimentación

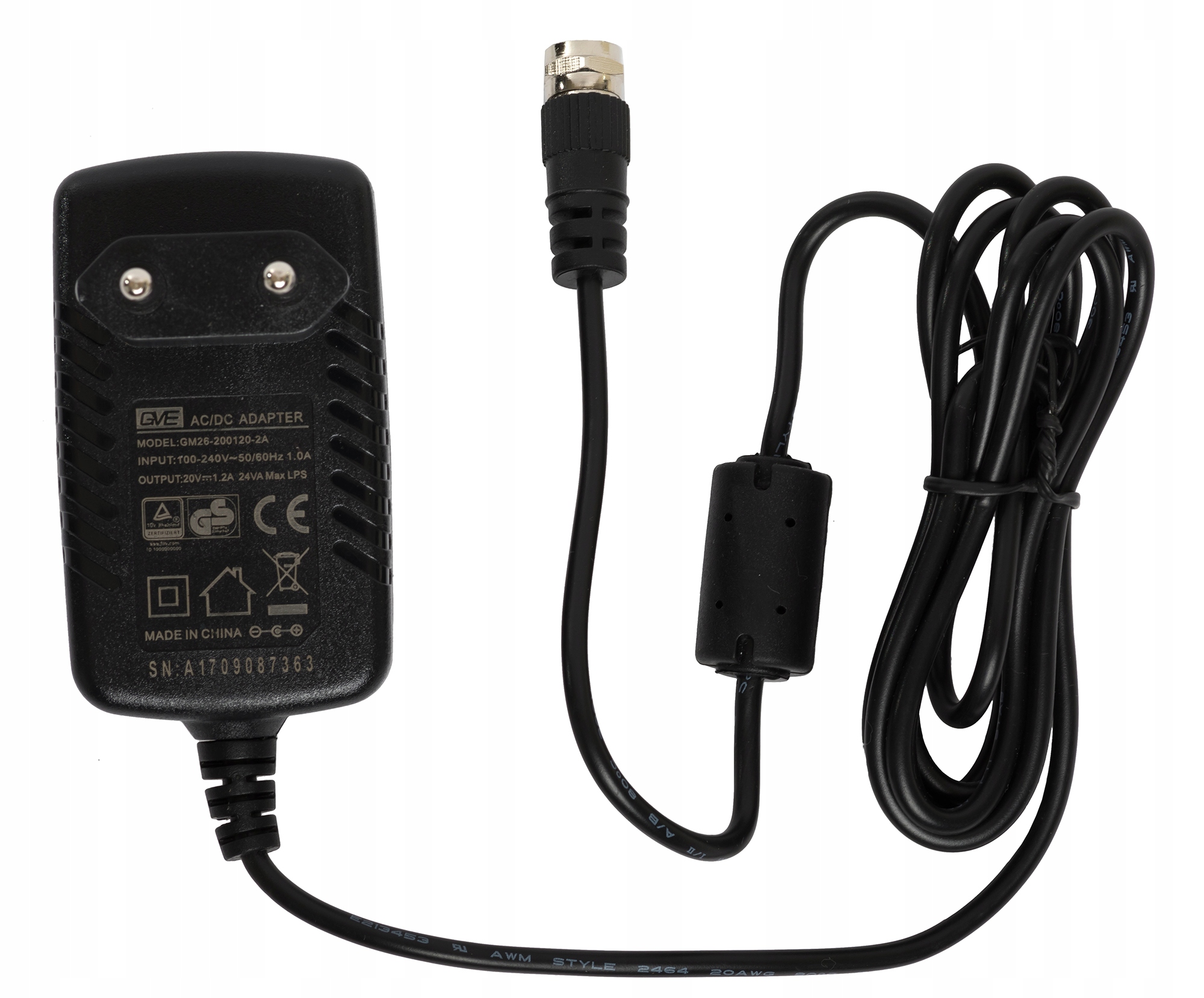

Se incluye una fuente de alimentación de 20 V y 1,2 A con conector tipo F. Un LED encendido en la fuente de alimentación indica que el multiswitch está correctamente alimentado.

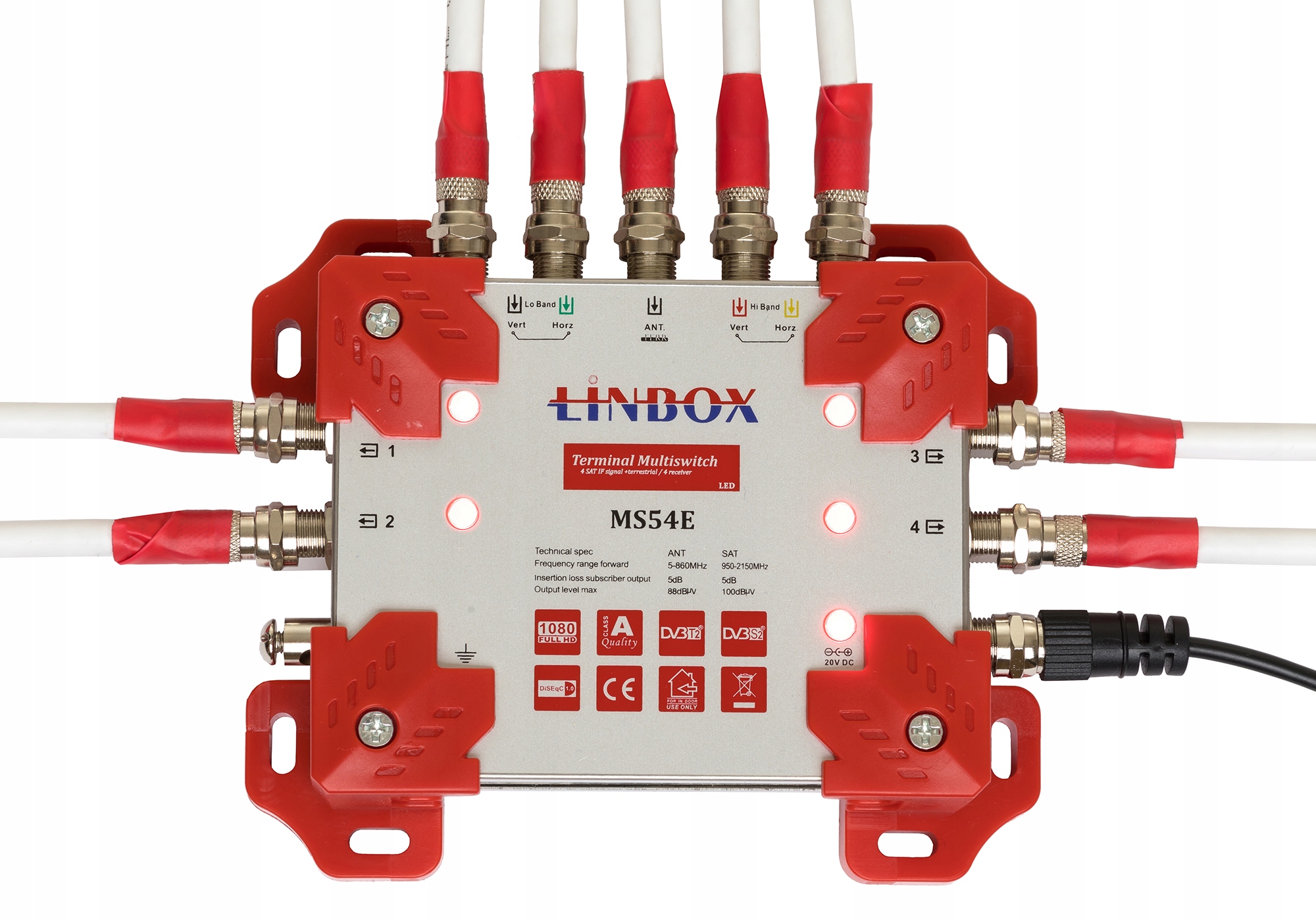

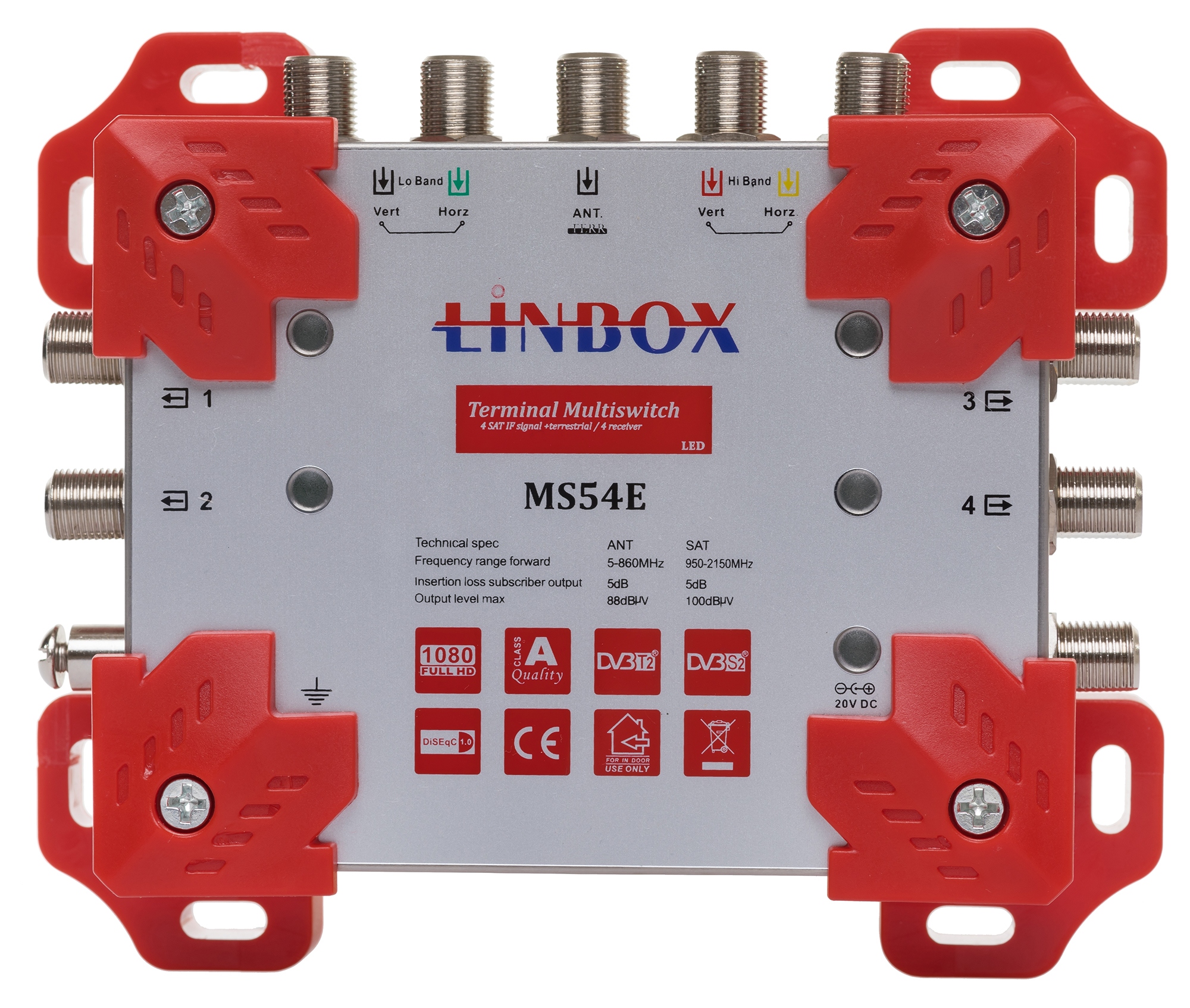

El multiswitch tiene 5 entradas y 4 salidas.

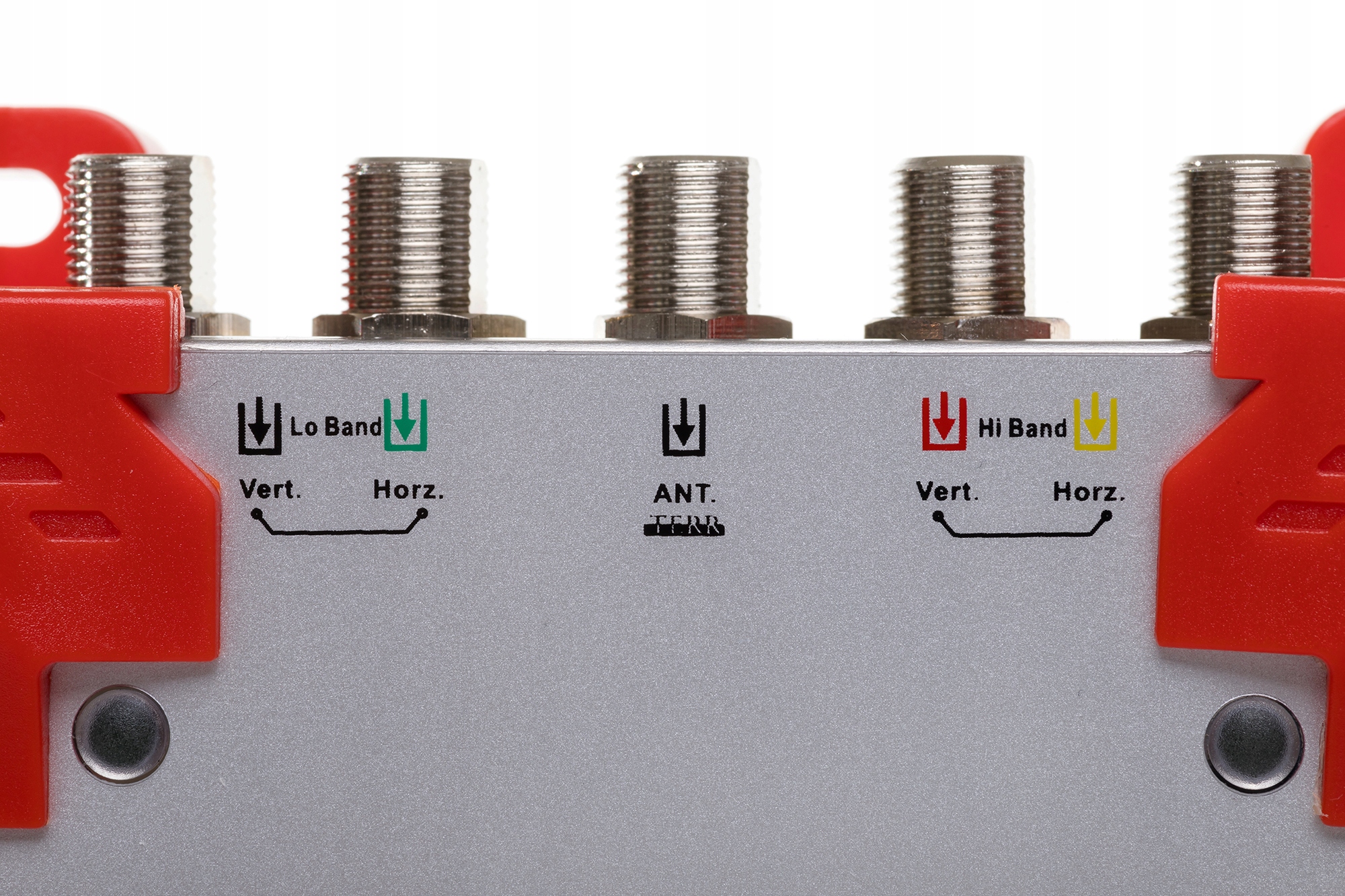

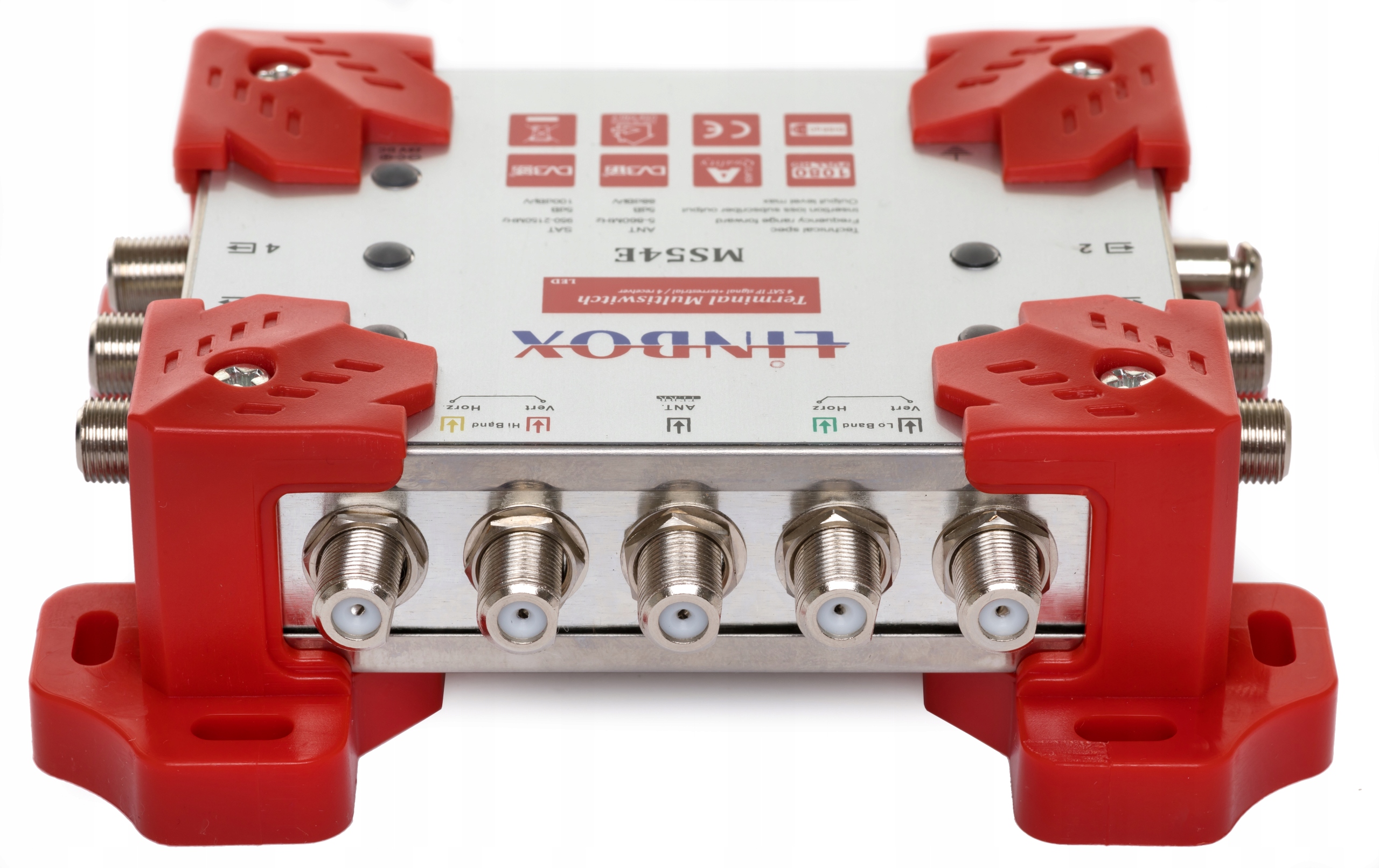

Hay 5 en la parte superior del multiswitch Entradas para conectar una señal de 1 satélite y una antena terrestre. Las cuatro entradas para conectar un LNB quattro están marcadas Vert/Lo, Horz/Lo, Vert/Hi, Horz/Hi, respectivamente. Deben conectarse a las salidas del LNB con las mismas marcas. La entrada central, marcada ANT, se utiliza para conectar la señal de una antena terrestre.

Indicador del correcto funcionamiento del multiswitch.

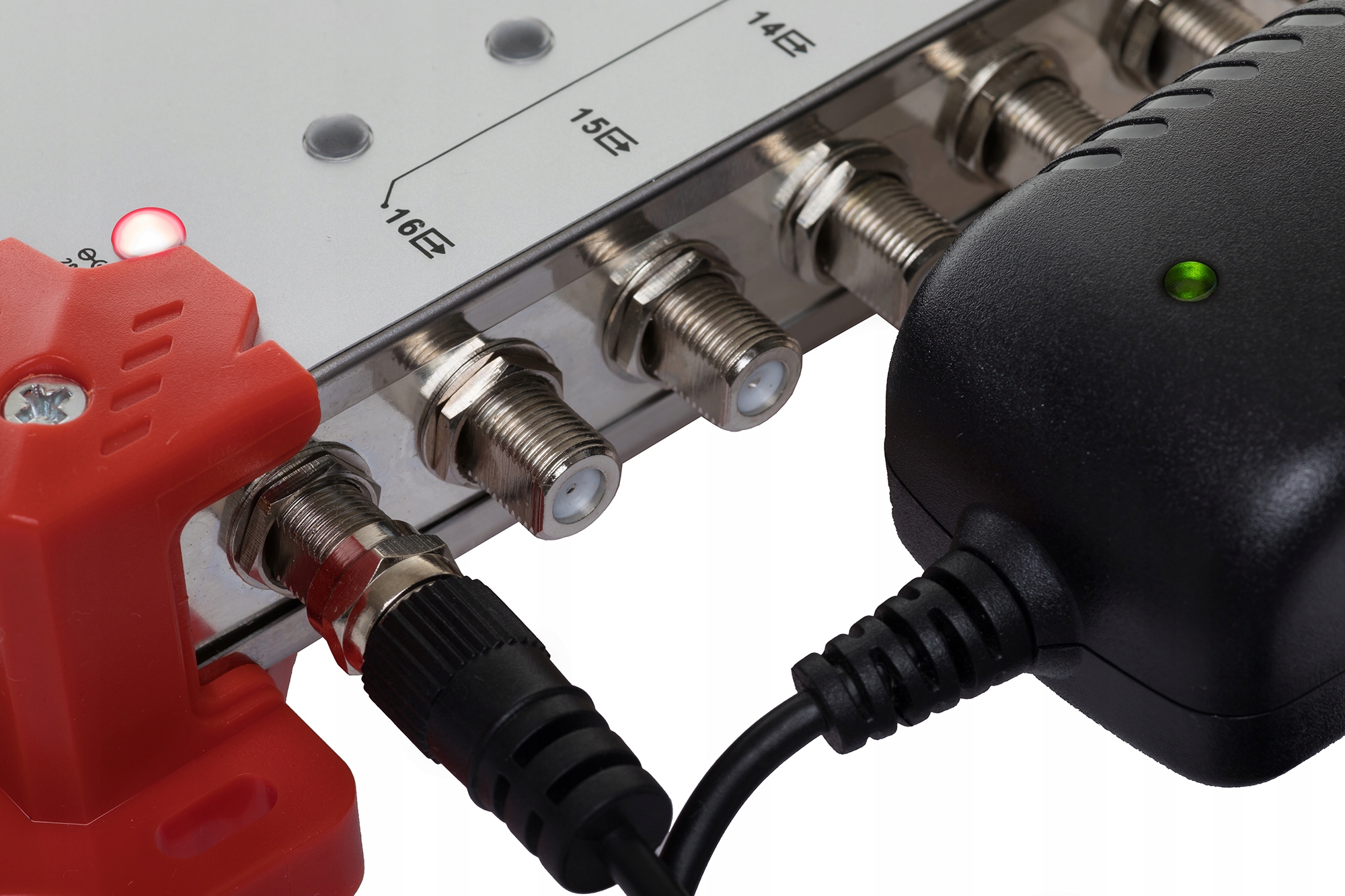

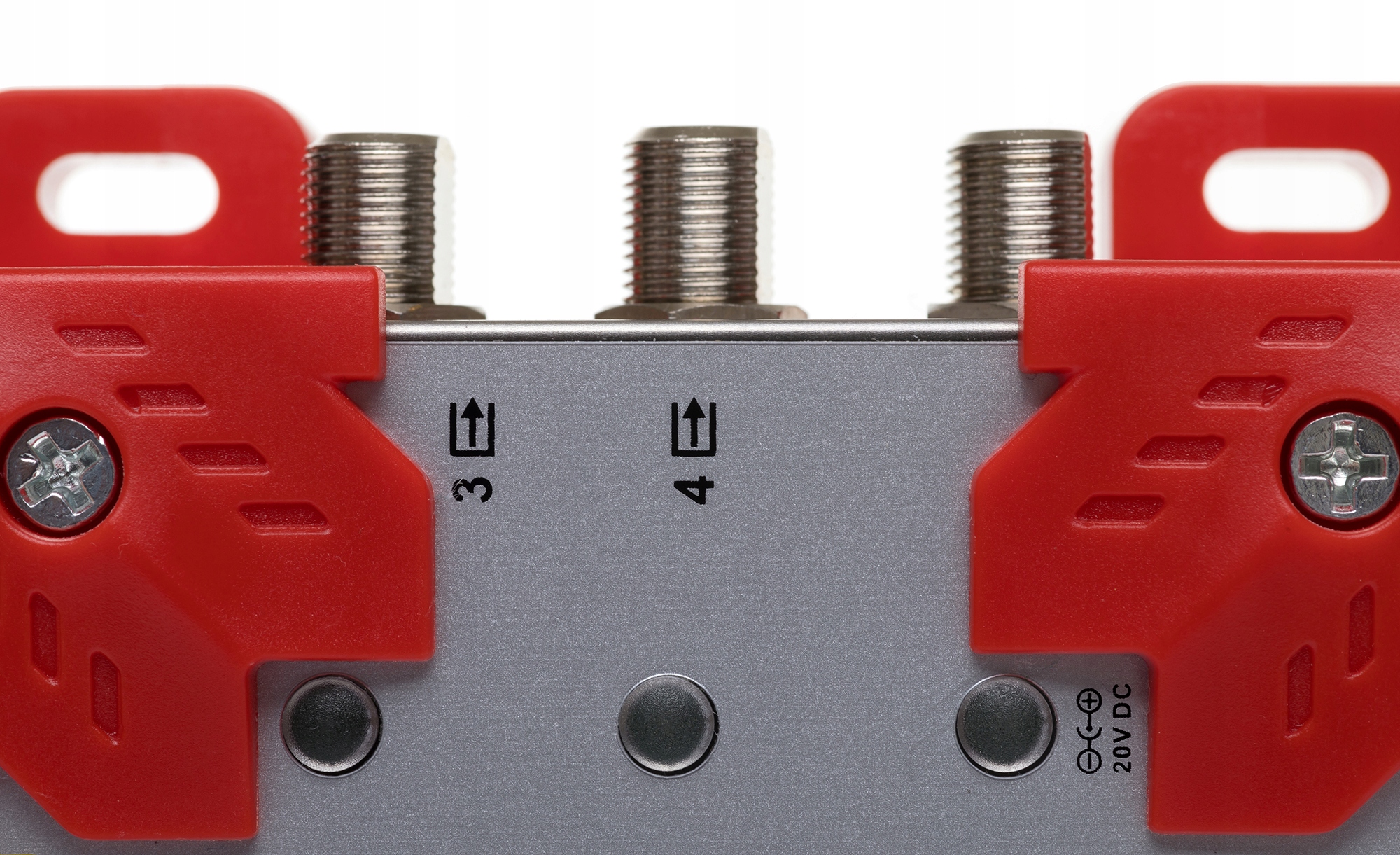

Hay un LED en la entrada de alimentación que, cuando está encendido, indica que el multiswitch está alimentado correctamente.

También hay LED en cada salida del sintonizador. Si el LED está encendido, significa que el sintonizador está conectado a la entrada indicada y está encendido.

El multiswitch y la fuente de alimentación están equipados con LED de estado de alimentación. Si funcionan correctamente, ambos deberían estar encendidos.

Si, después de conectar la antena terrestre y encender la alimentación, los LED de la fuente de alimentación y del multiswitch parpadean, esto indica un cortocircuito. Apague la alimentación inmediatamente y elimine la causa.

Salidas del multiswitch.

En los lados derecho e izquierdo, el multiswitch tiene 4 salidas para conectar un máximo de 4 sintonizadores satelitales o terrestres. Si el receptor tiene función de grabación, conecte dos cables del multiswitch al mismo. Entonces podemos conectar hasta 2 receptores de este tipo.

Todo viene empaquetado en una caja azul.

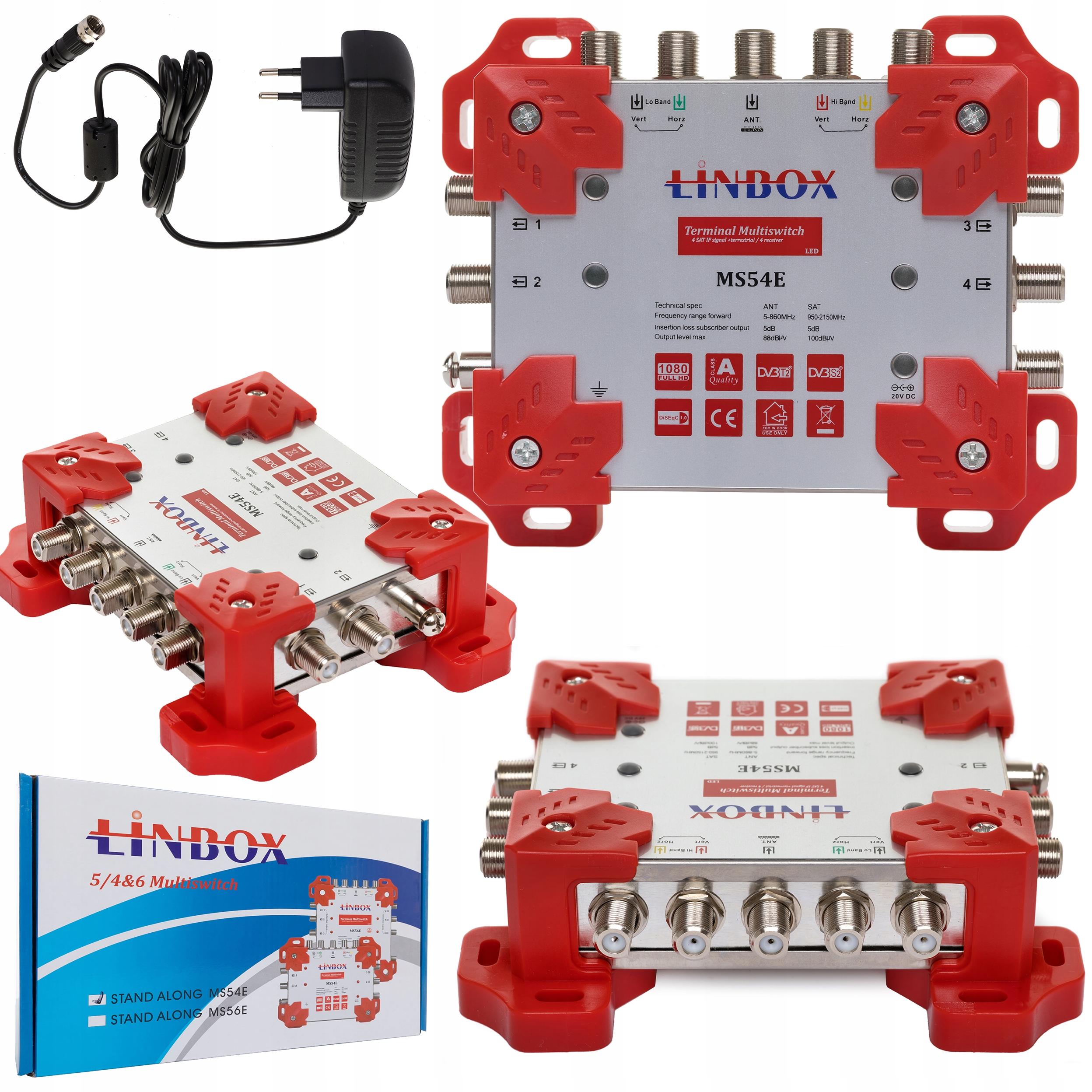

Incluye:

• multiswitch 5/4
• fuente de alimentación de 20 V 1.2A
