Descripción general

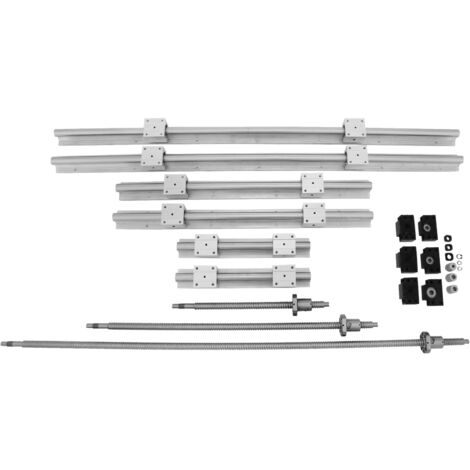

Este completo juego de rieles lineales Mophorn incluye rieles con soporte SBR20 en longitudes de 300, 600 y 1000 mm, 3 husillos a bolas RM1605 de 350, 650 y 1050 mm, 3 juegos de soportes BK/BF12 y 3 acoplamientos flexibles. Diseñado para un movimiento suave y preciso, este kit es ideal para diversas aplicaciones CNC, garantizando un desgaste mínimo y un bajo nivel de ruido.Especificaciones técnicas
- Guía lineal SBR20 Longitud: 300/600/1000 mm (11,8/23,6/39,4 in)
- Longitud del husillo de bolas: 350/650/1050 mm (14,8/25,6/41,3 in)
- Tamaño del embalaje: 110 x 20 x 10 cm (44 x 8 x 4 in)
- Peso bruto: 20 kg (44 lbs)
- Longitud del husillo: 200 mm (7,87 in)
- Paso del husillo (avance): 5 mm (0,197 in)
- Clase: C7
- Característica: antifricción
- Diámetro del husillo: 16 mm (0,63 in)
Compatibilidad y accesorios
- 3 x Soporte BK/BF 12 para husillo de bolas
- 2 x Guía de riel lineal SBR20-600 mm
- 1 x Husillo de bolas SFU/RM 1605-1050 mm - C7 con extremo mecanizado
- 1 x Husillo de bolas SFU/RM 1605-350 mm - C7 con extremo mecanizado
- 1 x Husillo de bolas SFU/RM 1605-650 mm - C7 con extremo mecanizado
- 12 x Bloques lineales SBR20UU
- 2 x Guía de riel lineal SBR20-1000 mm
- 3 x Acoplamientos flexibles de 6,35 x 10 mm - 25 x 30 mm
- 2 x Guía de riel lineal SBR20-300 mm
Instalación
El diseño de los rieles incluye orificios pretaladrados para un fácil montaje, lo que simplifica la instalación. El sistema de tornillo de bola permite una alimentación de alta velocidad con un mínimo esfuerzo de mantenimiento.
Uso
Este kit es ideal para una amplia gama de maquinaria de automatización, incluyendo fresadoras CNC, tornos, máquinas herramienta, dobladoras y máquinas de soldadura láser. También es adecuado para equipos de transmisión a gran escala, como robots industriales y máquinas de galletas.
