Descripción general

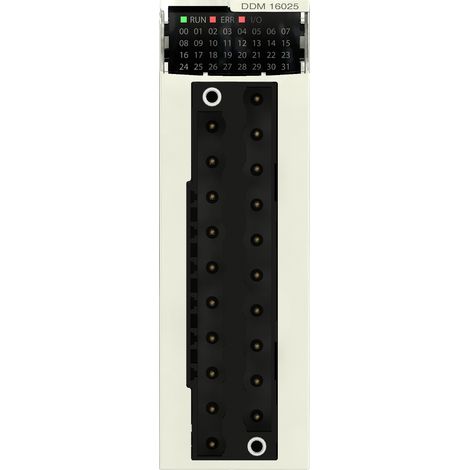

El módulo de 8 entradas y 8 salidas TOR 24 VDC con relés es un dispositivo diseñado para la automatización y control de sistemas eléctricos. Este módulo permite la conexión de múltiples sensores y actuadores, facilitando la gestión de señales en aplicaciones industriales y de automatización del hogar.Especificaciones técnicas
- Alimentación eléctrica del sensor: 19...30 V
- Tensión estado 1 garantizada: ≥ 11 V
- Corriente estado 1 garantizada: ≥ 2 mA
- Tensión estado 0 garantizada: ≤ 5 V
- Corriente estado 0 garantizada: ≤ 1,5 mA
- Impedancia de entrada: 6800 Ohm
- Resistencia de aislamiento: > 10 MΩ a 500 V DC
- Potencia disipada: < 3.1 W
- Tiempo de filtrado típico CC: 4 ms
- Tiempo de filtrado máximo CC: 7 ms
- Tiempo de respuesta de la salida: ≤ 10 ms (desactivación), ≤ 12 ms (activación)
- Consumo eléctrico típico: 100 mA a 3,3 V DC
- Fiabilidad MTBF: 912167 horas
- Tipo de protección: 1 fusible externo por canal de salida o grupo de canal de salida a fusión rápida
- Protección contra inversión de polaridad en entrada
- Corriente conmutada mínima: 1 mA a 5 V c.c.
- Tensión de corte máxima: 125 V DC, 264 V AC
- Duración de vida mecánica: ≥ 20000000 ciclos
- Duración de vida eléctrica: 100000 ciclos AC-14 240 VA 240 V 0.7
- Peso: 0.135 kg
Otra información
- Estado LED: 1 LED verde para módulo en marcha (RUN), 1 LED por canal verde para diagnóstico del canal, 1 LED rojo para módulo E/S, 1 LED rojo para error de módulo (ERR)
