Descripción general

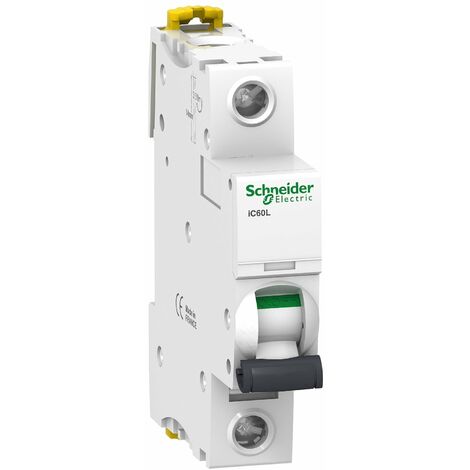

El interruptor automático miniatura Acti9 iC60L es un dispositivo de protección eléctrica diseñado para aplicaciones residenciales y comerciales pequeñas. Con una capacidad de corriente nominal de 20 A y una curva C, este interruptor ofrece una alta capacidad de ruptura de 15,000 A (IEC 60898-1) y 25 kA (IEC 60947-2), asegurando una protección efectiva contra sobrecargas y cortocircuitos.Especificaciones técnicas
- Frecuencia de red complementaria: 50/60 Hz
- Tensión nominal de funcionamiento: 230 V AC 50/60 Hz, 12...60 V AC, 220...240 V AC, 100...133 V AC, 72 V DC
- Límite de disparo magnético: 8 x In +/- 20 %
- Capacidad de ruptura de servicio nominal: 12.5 kA a 220...240 V AC 50/60 Hz
- Capacidad de ruptura: 25 kA a 100...133 V AC 50/60 Hz
- Tensión de aislamiento nominal: 500 V AC 50/60 Hz
- Tensión de impulso de resistencia nominal: 6 kV
- Durabilidad mecánica: 20,000 ciclos
- Durabilidad eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 18 mm (ancho) x 78.5 mm (profundidad)
- Peso del producto: 0.215 kg
Compatibilidad y accesorios
- Compatibilidad con barra de distribución y bloque de distribución: Superior o inferior
- Conexiones - terminales: Terminal único (superior o inferior) para cables rígidos de 1...25 mm² y cables flexibles de 1...16 mm²
Instalación
- Modo de montaje: Fijo
- Soporte de montaje: Riel DIN
- Longitud de pelado de cable: 14 mm para conexión superior o inferior
- Par de apriete: 2 N.m para conexión superior o inferior
Uso
- Protección contra sobrecargas y cortocircuitos en instalaciones eléctricas residenciales y comerciales pequeñas
- Indicador de posición de contacto: Sí
- Tipo de control: Palanca
- Señalización local: Indicador de disparo
