Descripción general

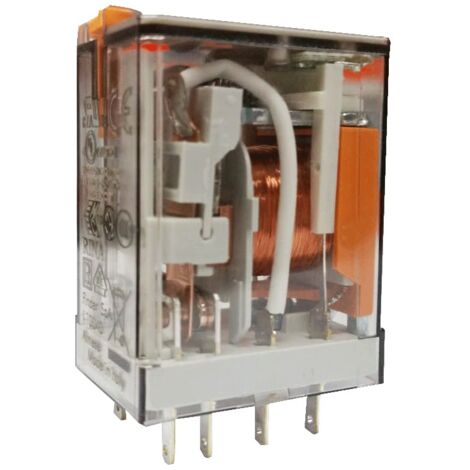

Relé buscador tipo 55.32 de Finder, diseñado para uso general, ideal para aplicaciones que requieren control de corriente. Este relé cuenta con dos interruptores de 10A y es compatible con tomas de la serie 94, ofreciendo una solución versátil y eficiente para diversas instalaciones eléctricas.Especificaciones técnicas
- Tensión de alimentación: AC 12 V, DC 12 V
- Potencia nominal: AC/DC VA (50 Hz) 1,5/1W
- Corriente nominal: 10 A
- Corriente máxima instantánea: 20 A
- Carga nominal AC1: 2500 VA
- Carga nominal en AC15 (230 V AC): 500 VA
- Capacidad del motor monofásico (230 V AC): 0,37 kW
- Poder de corte DC1: 30/110/220 V 10/0,5/0,25 A
- Carga mínima de conmutación: 300 mW (5/5)
- Rango de funcionamiento AC/DC: (0.8...1.1) UN
- Tensión de mantenimiento AC/DC: 0,8 UN / 0,5 UN
- Tensión de liberación AC/DC: 0,2 UN / 0,1 UN
- Resistencia eléctrica con carga nominal en AC1: 200 - 10 ciclos
- Resistencia mecánica AC/DC: 20 - 10^6 / 50 - 10^6 ciclos
- Tiempo de conmutación: on/off 10/5 ms
- Aislamiento entre bobina y contactos: 4 kV (1,2/50 μs)
- Rigidez dieléctrica entre contactos abiertos: 1000 V AC
- Temperatura ambiente: -40...+85°C
- Categoría de protección: RT I
Compatibilidad y accesorios
- Montaje enchufable en tomas compatibles de la serie 94 (2 COP): 9402SMA, 9404SMA, 9482SMA
- Módulos de señalización y protección CEM de la serie 99
- Módulos temporizadores tipo 86.30
- Adaptadores de montaje alternativos disponibles
Instalación
- Instalación en zócalos
Uso
- Control de corriente en aplicaciones eléctricas generales
- Activación de dispositivos eléctricos mediante interruptores
