Descripción general

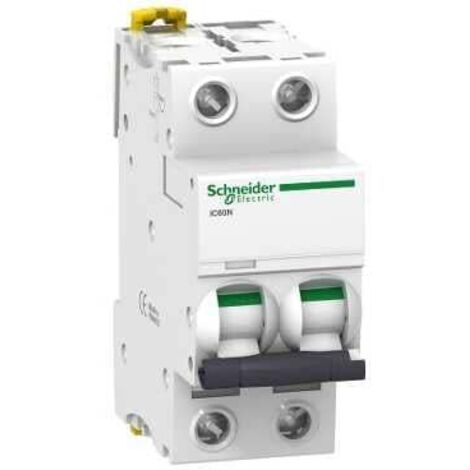

El disyuntor miniatura IC60N es un dispositivo de protección eléctrica diseñado para interrumpir la corriente en caso de sobrecarga o cortocircuito. Este modelo de 2 polos y 2 amperios cuenta con una curva B, lo que lo hace ideal para aplicaciones residenciales y comerciales. Su diseño permite una instalación fácil en riel DIN y ofrece una señalización local mediante un indicador de disparo.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 4 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a choques: 6 kV conforme a EN 60947-2
- Clase de limitación: 3 conforme a EN 60898-1
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.25 kg
- Color: Blanco
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras, instalación superior o inferior
- Pasos de 9 mm: 4
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Modo de conexión: Terminal simple, superior o inferior, para conductores rígidos de 1...25 mm² máximo
- Terminal simple, superior o inferior, para conductores flexibles de 1...16 mm² máximo
- Longitud de desnudado de los conductores: 14 mm
- Par de apriete: 2 N.m
- Protección contra fugas a tierra: Bloque separado
