Descripción general

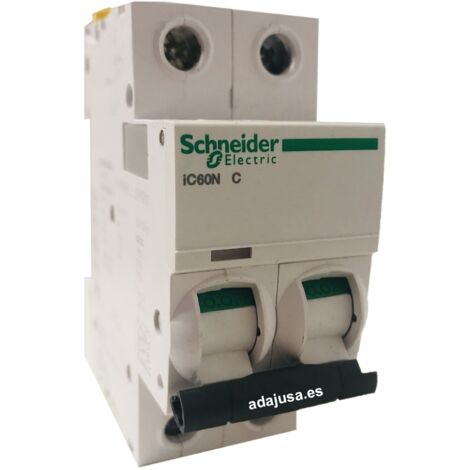

El disyuntor Acti9 iC60N es un dispositivo de protección eléctrica diseñado para interrumpir la corriente en caso de sobrecarga o cortocircuito. Con una capacidad de 50A y curva C, es ideal para aplicaciones residenciales e industriales, garantizando una alta seguridad y fiabilidad en la instalación eléctrica.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a los choques: 6 kV conforme a EN 60947-2
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.25 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Conexión: Terminal simple, alto o bajo
- Sección de cable: 1...35 mm² (cable rígido), 1...25 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
Uso
El disyuntor Acti9 iC60N se utiliza para proteger circuitos eléctricos contra sobrecargas y cortocircuitos, asegurando la seguridad de las instalaciones eléctricas en diversas aplicaciones.Otra información
- Protección contra fugas a tierra: Bloque separado
- Indicador de disparo: Señalización local
