Descripción general

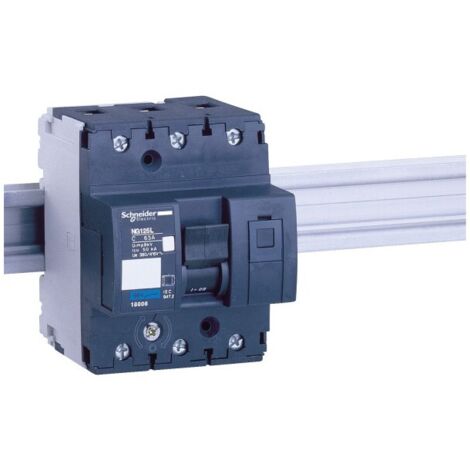

El disyuntor modular Schneider Multi9 NG125L es un dispositivo de protección eléctrica diseñado para aplicaciones en pequeños comercios y edificios pequeños. Con una capacidad de 50 A y curva D, este disyuntor tripolar asegura una protección efectiva contra sobrecargas y cortocircuitos, garantizando la seguridad de las instalaciones eléctricas.Especificaciones técnicas
- Modelo: Multi9 NG125L
- Tipo: Disyuntor modular tripolar
- Corriente nominal: 50 A
- Tensión nominal de empleo: <= 375 V
- Frecuencia de red: 50/60 Hz
- Poder de corte en servicio: 75 kA (220...240 V AC), 37,5 kA (380...415 V AC), 30 kA (440 V AC), 11,25 kA (500 V AC)
- Tensión nominal de aislamiento: 690 V AC
- Resistencia a picos de tensión: 8 kV
- Durabilidad mecánica: 20,000 ciclos
- Durabilidad eléctrica: 10,000 ciclos
- Peso: 0,72 kg
- Dimensiones: Altura 103 mm, Anchura 81 mm, Profundidad 81 mm
Compatibilidad y accesorios
- Compatible con bloque de distribución y embarrado tipo peine
- Soporte de montaje: Carril DIN simétrico de 35 mm
- Conexiones: Terminales de tipo túnel (1,5...50 mm² rígido y 1...35 mm² flexible)
Instalación
- Montaje ajustable en clip
- Longitud de cable pelado para conectar bornas: 20 mm
- Par de apriete: 3,5 N.m
Uso
- Protección contra sobrecargas y cortocircuitos en instalaciones eléctricas
- Indicación de encendido/apagado y disparo manual
Otra información
- Preparado para candado con candado integrado
- Indicador de posición del contacto: Sí
- Protección contra fugas a tierra: Bloque independiente
