Descripción general

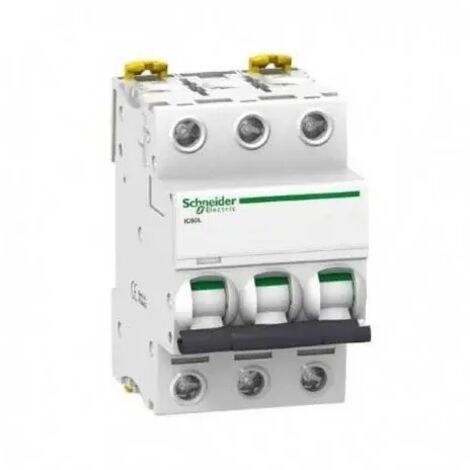

El interruptor automático Schneider A9F95306 es un dispositivo de protección diseñado para salvaguardar los circuitos eléctricos en el hogar y en la industria. Con una capacidad de 6 A y una curva K, este disyuntor protege los equipos eléctricos y minimiza el riesgo de incendios en caso de cortocircuito o sobrecarga. Es un componente modular que se instala en un riel DIN, asegurando una integración sencilla en sistemas eléctricos.Especificaciones técnicas
- Tipo: Interruptor automático
- Corriente nominal: 6 A
- Configuración: 3P (tres polos)
- Curva: K
- Frecuencia de red: 50/60 Hz
- Límite de disparo magnético: 12 x In +/- 20%
- Poder asignado de corte en cortocircuito: 35 kA
- Tensión asignada de aislamiento: 500 V CA
- Tensión de soporte a choques: 6 kV
- Dimensiones: 85 mm (altura) x 54 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.375 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras, tanto en la parte superior como inferior.
- Soporte de montaje: Riel DIN.
Instalación
- Modo de instalación: Fijo.
- Conexión: Terminal simple, tanto para cables rígidos (1...25 mm²) como para cables flexibles (1...16 mm²).
- Longitud de desnudado de los cables: 14 mm.
- Par de apriete: 2 N.m.
Uso
- Protege circuitos eléctricos contra sobrecargas y cortocircuitos.
- Indicación local de disparo mediante un indicador.
Otra información
- Color: Blanco.
- Clase de limitación: 3.
- Protección de fuga a tierra: Bloque separado.
