Descripción general

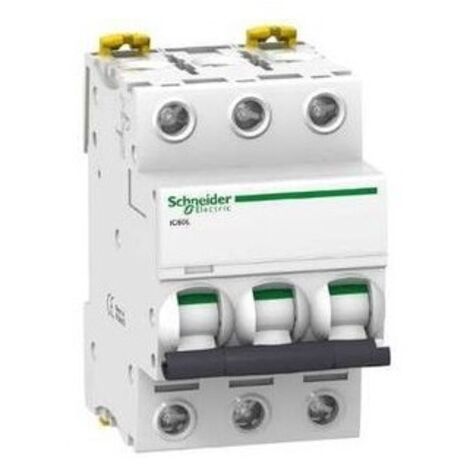

El disyuntor Acti9 iC60L es un dispositivo de protección eléctrica de 3 polos y 40A, diseñado para ofrecer una alta capacidad de corte y seguridad en instalaciones eléctricas. Su curva de disparo tipo C lo hace ideal para aplicaciones con cargas inductivas, garantizando un funcionamiento eficiente y seguro.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 35 kA (0,5 x Icu) para 12...133 V CA
- Poder de corte: 6000 A Icn según EN 60898 - 400...415 V AC 50/60 Hz
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Peso: 0.375 kg
- Dimensiones: 85 mm (altura) x 54 mm (ancho) x 78.5 mm (profundidad)
- Color: Blanco
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Conexión: Terminal simple, alto o bajo
- Sección de cable: 1...35 mm² (rigido), 1...25 mm² (blando)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
Uso
Este disyuntor es ideal para proteger circuitos eléctricos en instalaciones residenciales e industriales, asegurando la desconexión automática en caso de sobrecarga o cortocircuito.Otra información
- Tipo de control: Por manetón
- Señalización local: Indicador de disparo
- Protección contra fugas a tierra: Bloque separado
