Descripción general

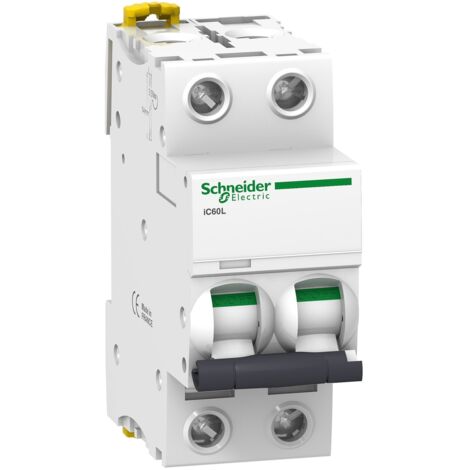

El disyuntor Acti9 iC60L 2P 10A de curva B es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este disyuntor es adecuado para redes de 50/60 Hz y ofrece una serie de características técnicas que lo hacen ideal para diversas aplicaciones.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 4 x In +/- 20%
- Poder asignado de corte en cortocircuito: 20 kA (100% x Icu) para 72...125 V CC
- Poder asignado de corte en cortocircuito: 35 kA (0.5 x Icu) para 12...133 V CA
- Poder asignado de corte en cortocircuito: 7500 A (0.5 x Icu) para 400 V CA
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Peso: 0.25 kg
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78.5 mm (profundidad)
- Color: Blanco
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Modo de conexión: Terminal simple, alto o bajo
- Conductor rígido: 1...25 mm² máximo
- Conductor flexible: 1...16 mm² máximo
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Uso
- Indicación local: Indicador de disparo
- Protección contra fugas a tierra: Bloque separado
