Descripción general

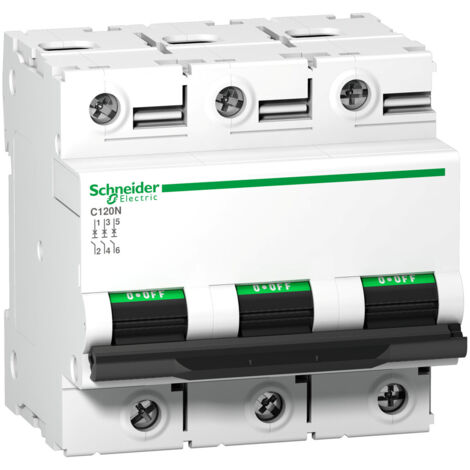

Interruptor automático tripolar C120N-B80-3 B 80A, ideal para proyectos en marcha o en curso. Este disyuntor ofrece una solución óptima para contratistas y empresas que buscan un producto confiable y eficiente.Especificaciones técnicas
- Corriente nominal: 80 A
- Tensión nominal: 400 V
- Tipo de tensión: CA
- Número de polos: 3
- Grado de protección: IP20
- Ancho: 4,5 módulos
- Frecuencia del red: 50/60 Hz
- Capacidad de corte: 4,5 kA a 0,75 (EN/IEC 60947-2 - 440 V CA 50/60 Hz)
- Capacidad de corte: 7,5 kA a 0,75 (EN/IEC 60947-2 - 380...415 V CA 50/60 Hz)
- Capacidad de corte: 15 kA a 0,75 (EN/IEC 60947-2 - 220...240 V CA 50/60 Hz)
- Capacidad de corte: 7500 A a 0,75 (EN/IEC 60898-1 - 230...400 V CA 50/60 Hz)
- Capacidad de corte: 10 kA a 100 % (EN/IEC 60947-2 - 375 V CC)
- Tensión de aislamiento: 500 V CA 50/60 Hz (EN/IEC 60947-2)
- Tensión de choque: 6 kV (EN/IEC 60947-2)
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 5,000 ciclos
- Peso: 0,615 kg
- Dimensiones: 81 mm (alto) x 81 mm (ancho) x 73 mm (profundidad)
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN simétrico 35 mm
- Compatibilidad del repartidor del peine de juego de barras: Sí
- Tipo de conexión: Bornes tipo túnel 1,5...35 mm² (cable flexible) y 1...50 mm² (cable rígido)
- Longitud de desnudado de los hilos: 15 mm
- Par de apriete: 3,5 N.m
Instalación
- Instalación en rail DIN de 35 mm
- Conexiones mediante bornes tipo túnel
Uso
- Protección de circuitos eléctricos en instalaciones industriales y comerciales
- Interrupción de corriente en caso de sobrecarga o cortocircuito
Otra información
- Indicación local ON/OFF
- Protección contra fugas a tierra: Bloque separado
