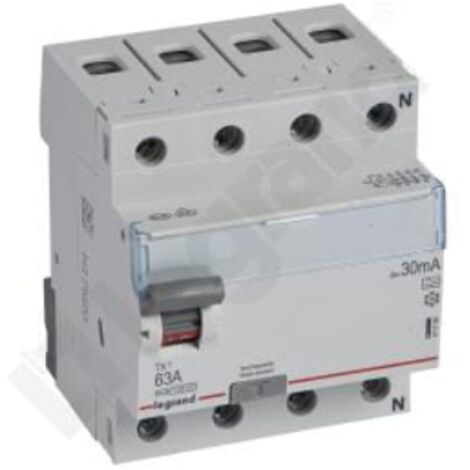

Interruptor diferencial tipo A Legrand TX3 P304 4P 63A 30mA 10kA 411766

LEGRAND / P30TX / 411766 Interruptor diferencial 4P 63A 30mA 10kA tipo A TX3 P304 – Legrand 411766 Legrand 411766 es un interruptor diferencial de la familia de catálogo P30TX. Detecta corriente diferencial y dispara el circuito cuando se alcanzan las condiciones de disparo apropiadas para un modelo dado. Es un componente del sistema de protección contra descargas eléctricas. Esta variante es descrita por el fabricante como: P 304 - 4P 63A 30mA tipo A - carril DIN - IP20. Los parámetros más importantes que identifican la versión: número de polos 4P, corriente 63 A, grado de protección IP20. POLOS 4P CORRIENTE 63 A SENSIBILIDAD 30 mA TIPO A Aplicación y principio de funcionamiento La variante del dispositivo se selecciona según el número de polos, la corriente nominal, la sensibilidad y el tipo de corrientes diferenciales detectadas. Los interruptores diferenciales individuales (tipo CA, A y otros) no deben seleccionarse indistintamente sin un análisis de carga. Esta variante se caracteriza por una sensibilidad de 30 mA. La selección de un interruptor diferencial requiere considerar la posible forma de las corrientes diferenciales en el circuito monitorizado. Datos técnicos Fabricante Legrand Número de catálogo 411766 Grupo / tipo de dispositivo Interruptor automático de corriente residual Serie de catálogo Legrand P30TX EAN (BMEcat del fabricante) 3414970353504 Número de polos 4P Corriente nominal 63 A Corriente diferencial nominal 30 mA Parámetro de corriente de cortocircuito/sobretensión del nombre del fabricante 10 kA Grado de protección de la carcasa IP20 Ancho modular (ETIM) 4 módulos DIN Profundidad de empotramiento (ETIM) 44 mm Tipo de protección Corriente residual Sistema de datos BMEcat Legrand Polska / ETIM 10.0 Diseño y ventajas Variante del producto: P30TX / variante 411766: p 304 - 4p 63a 30ma tipo a - carril DIN - IP20. Control de corrientes diferenciales en el circuito supervisado. Posibilidad de seleccionar la sensibilidad y el número de polos para la instalación. Una solución para equipos de protección en cuadros eléctricos. Compatible con dispositivos de protección contra sobrecorriente debidamente seleccionados. Parámetro de protección IP20: la clasificación IP se lee de la designación de la variante; importante al seleccionar las condiciones de instalación. Selección e instalación: el interruptor diferencial se instala en el cuadro eléctrico de acuerdo con las designaciones de terminales e instrucciones. Debe garantizarse una protección contra sobrecorriente adecuada, de acuerdo con los requisitos del modelo en cuestión. La selección final debe confirmarse en función de los parámetros eléctricos y mecánicos, los planos y las recomendaciones del fabricante para el número específico 411766. Accesorios y productos compatibles: los siguientes componentes están destinados al sistema del fabricante indicado. Antes de la conexión, verifique la variante requerida y las instrucciones de montaje. Contacto auxiliar Legrand 406250 – TX3/DX3. Indicación de posición del contacto; accesorio descrito por Legrand como destinado a TX3/DX3. Contacto de señalización Legrand 406252 – TX3/DX3. Indicación de disparo del dispositivo; verifique los métodos de montaje permitidos. Los accesorios y botones son productos separados; la lista no reemplaza la tabla de compatibilidad de Legrand. Otras variantes de la misma serie Otras versiones de este tipo de producto Legrand pueden diferir en parámetros clave. Compárelas antes de elegir, ya que no son automáticamente intercambiables. Interruptor diferencial 4P 63A 100mA 10kA tipo A TX3 P304 – Legrand 411776 Otra variante de la misma familia; compare las características, el diseño y el rango de aplicación. Interruptor diferencial 4P 63A 500mA 10kA tipo AC TX3 P304 – Legrand 411739 Otra variante de la misma familia; compare las características, el diseño y el rango de aplicación. Información técnica importante Un RCD por sí solo no sustituye a un interruptor automático miniatura si el fabricante no declara una función de protección contra sobrecorriente. Documentación del fabricante Puede encontrar parámetros adicionales, dibujos y condiciones de aplicación en la Hoja de datos técnicos de Legrand (PDF).
