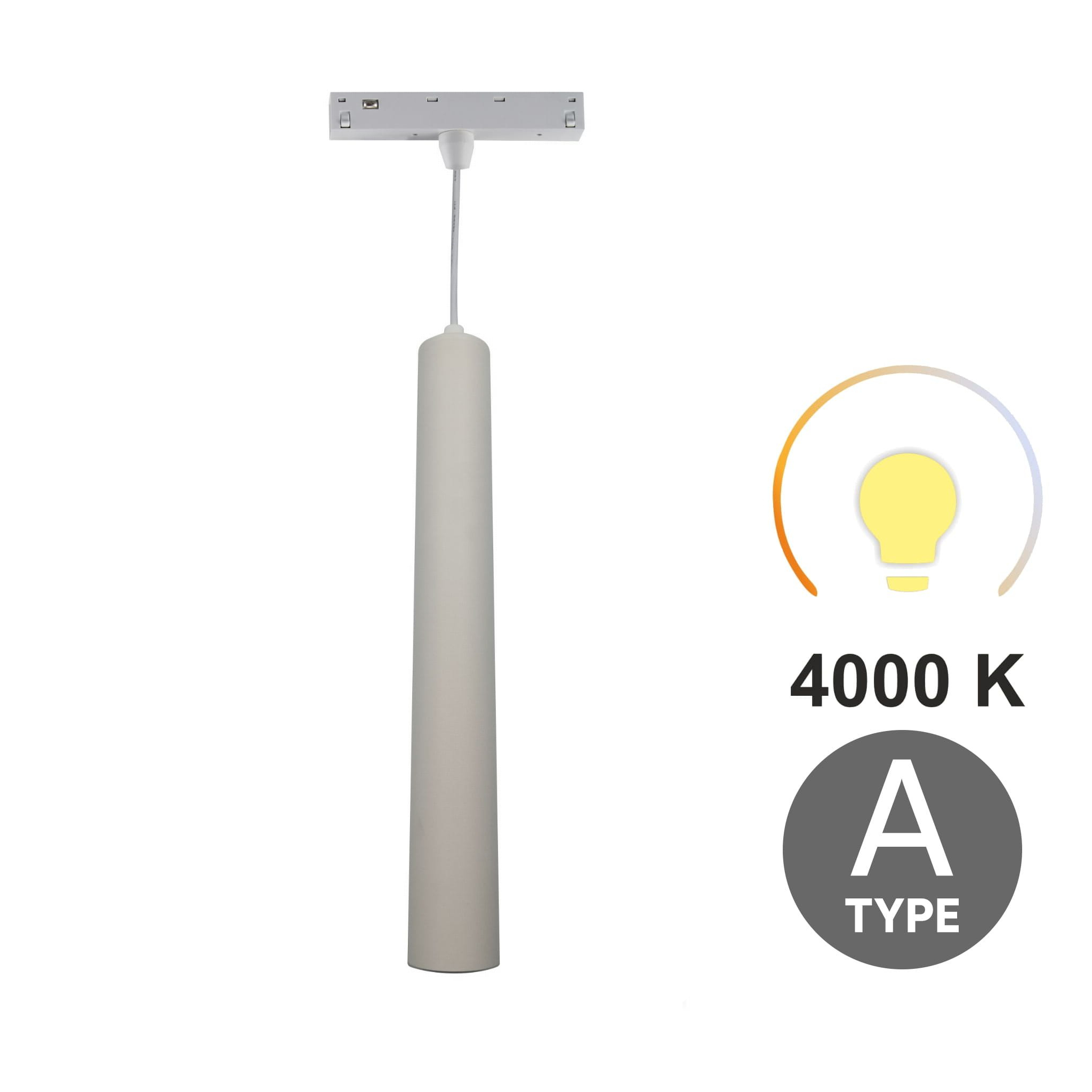

Lámpara colgante LED tubular blanca de 10 W, 3 CCT, tipo A, para rieles magnéticos SMART TRACK, 48 V CC.

Iluminación elegante para un estilo moderno Los sistemas de iluminación magnética SMART TRACK se distinguen por su diseño único y moderno, que encaja perfectamente con las tendencias actuales de diseño de interiores. La forma minimalista de los rieles magnéticos y una amplia selección de focos los convierten no solo en una fuente de luz, sino también en un elemento elegante y llamativo para la decoración de cualquier habitación.

Una amplia selección de focos permite crear arreglos de iluminación creativos que se adaptan a diversos estilos de interiores, desde el escandinavo hasta el industrial, haciendo que cada habitación luzca elegante.

Datos técnicos:

- Tensión de alimentación: 48 V CC

- Potencia: 10 W

- Color de la luz: 4000 K

- Tipo de fuente de luz: LED

- Flujo luminoso: 800 lm

- Regulable: NO

- Índice de reproducción cromática (CRI): >90

- color: blanco

- método de montaje: riel

- longitud de la lámpara: 300 mm

Iluminación ambiental: vea lo sencillo que es.

La iluminación es uno de los elementos que dividen nuestros interiores en términos de funcionalidad. El color de la luz tiene un gran impacto en nuestro bienestar. Cuanto más cálido y tenue sea el color de la luz, más relajados y tranquilos nos sentimos. La luz con tonos amarillos o incluso naranjas crea un efecto acogedor e íntimo. Por otro lado, cuanto más fría y nítida sea la luz, mayor será nuestra concentración y más energía tendremos. Esto es propicio para el trabajo y el estudio, pero resulta bastante agotador para nuestros ojos y cerebro.

Los focos que emiten luz constante y neutra con un brillo de 4000K ofrecen condiciones lo más parecidas posible a la luz natural del día. Son perfectos como iluminación en una oficina, cocina o baño.

Las ventajas más importantes de los sistemas de rieles magnéticos SMART TRACK

• La luz neutra emitida por los focos con un brillo de 4000K es ideal para el trabajo y las actividades cotidianas.

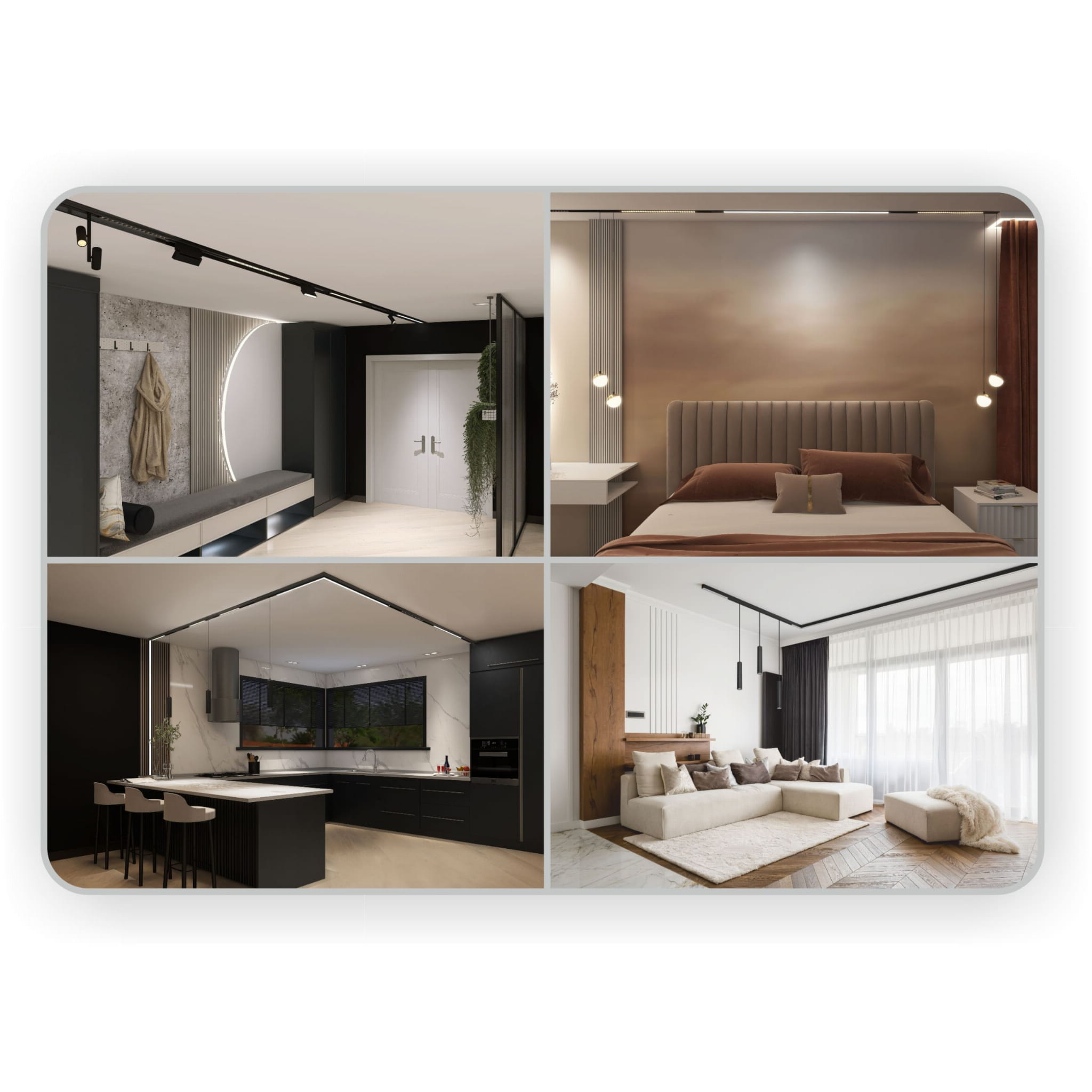

• El diseño universal de los focos funcionará bien en varias habitaciones, como cocinas, baños, salas de estar o pasillos.
• Los focos SMART TRACK se distinguen por su aspecto moderno y minimalista minimalista, gracias al cual se componen perfectamente con varios estilos de interiores, desde el moderno hasta el industrial.
• El fácil montaje de los focos en rieles magnéticos permite un ajuste flexible de iluminación a las necesidades del usuario.
• Los LED utilizados en los focos ofrecen menor consumo de energía y mayor vida útil que las bombillas tradicionales.
• Amplia selección de fuentes de luz en forma de focos, proyectores y lámparas
• Montaje libre de rieles: empotrados, de superficie, colgantes, de techo y de pared
• Posibilidad de cambiar rápidamente la disposición de los puntos de iluminación sin necesidad de herramientas
• Diseño elegante

Montaje y conexión de lámparas en rieles bifásicos tipo A y tipo B2F - SMART TRACK

Hay cuatro tiras magnéticas en el riel. Las dos tiras superiores forman el grupo A y las dos tiras inferiores forman el grupo B2F. La fuente de alimentación suministra 48 V CC por separado a los grupos A y B2F, lo que permite que las luminarias funcionen en dos circuitos independientes controlados por dos llaves.

El foco debe ser compatible con el grupo en el riel. La iluminación de tipo A funciona en el grupo A. Los focos tipo B2F están diseñados únicamente para un sistema bifásico.

La fuente de alimentación está diseñada para SMART TRACK 48V CC en la versión bifásica y no es compatible con otros sistemas de iluminación tipo B y C. Si es necesario, para garantizar las conexiones, compare los cables y conectores con la documentación y el diagrama de conexión disponible al final de la descripción.

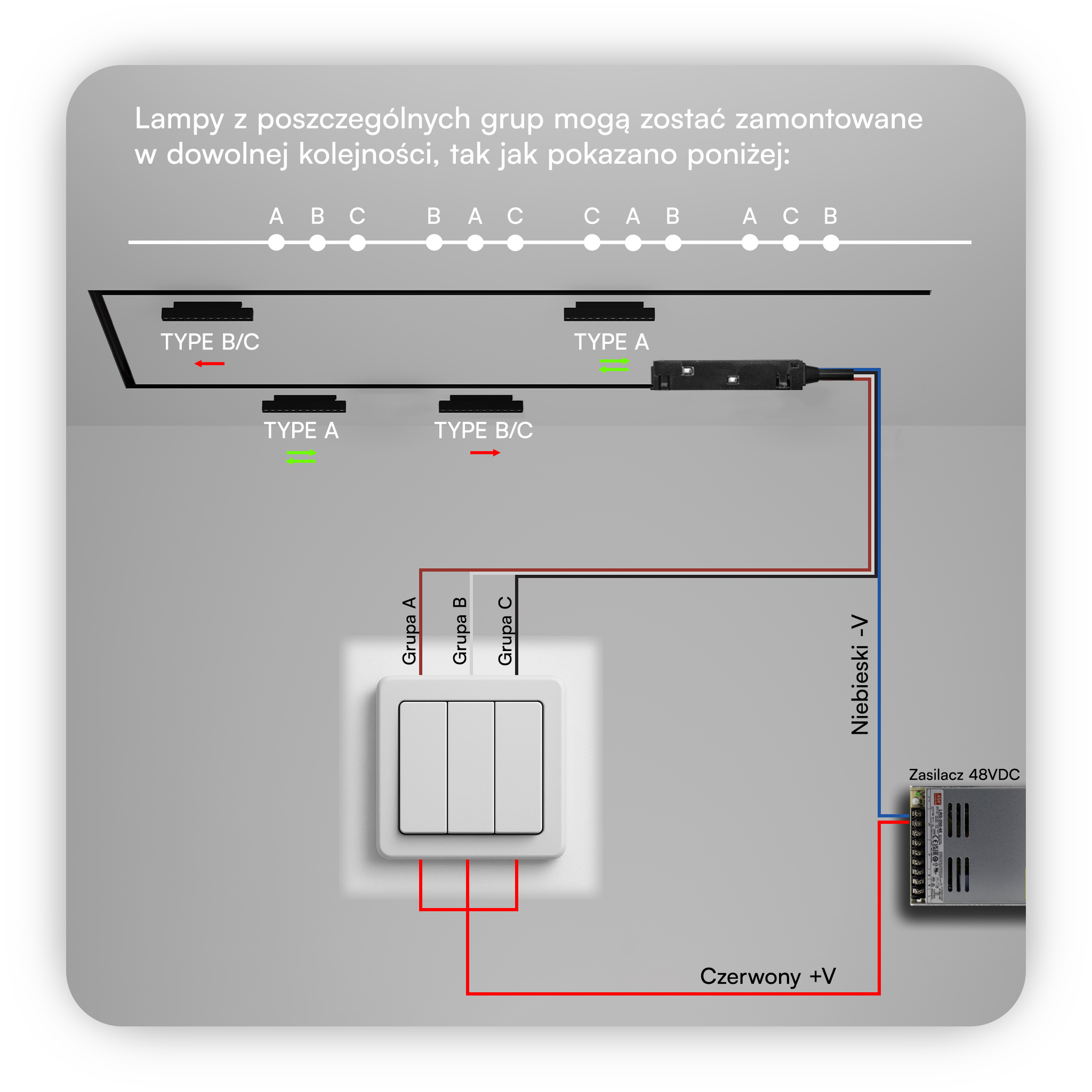

Instalación y conexión de lámparas en rieles de tres circuitos A, B, C - SMART TRACK

La instalación del sistema SMART TRACK de tres circuitos requiere el uso de una fuente de alimentación externa adecuada de 200 W o 350 W.

Lámparas En un sistema de tres circuitos, los tipos A, B y C toman energía de diferentes tiras de cobre en el bus, por lo que cada tipo puede controlarse por separado desde un interruptor triple. Los focos están marcados con colores de cable específicos en el conector de alimentación de la barra colectora: el tipo A es rojo, el tipo B es blanco y el tipo C es negro. Al instalar lámparas en rieles magnéticos de tres circuitos, preste especial atención a las marcas de dirección de montaje. Las lámparas del grupo A se pueden montar libremente porque no están marcadas con una flecha. Las lámparas de los grupos B y C deben montarse como se indica: la flecha en la lámpara debe apuntar hacia la fuente de alimentación. De lo contrario, las lámparas pueden estar tenues o no funcionar en absoluto. La alineación correcta de las flechas es crucial para un funcionamiento adecuado de la iluminación. También consulte el diagrama de conexión, disponible para descargar al final de la descripción.

Grandes colores de reflexión.

Gracias a la alta CRI (índice de reproducción cromática), la luz emitida por las lámparas permite un reflejo realista de los colores. El factor CRI, además de su uso puramente práctico para presentar fielmente los colores, también puede afectar nuestra psique. En habitaciones donde se utilizan fuentes de luz con un CRI bajo, podemos sentirnos peor que en un espacio bien iluminado. Un CRI alto mejora el bienestar y añade atractivo a las personas y objetos iluminados.

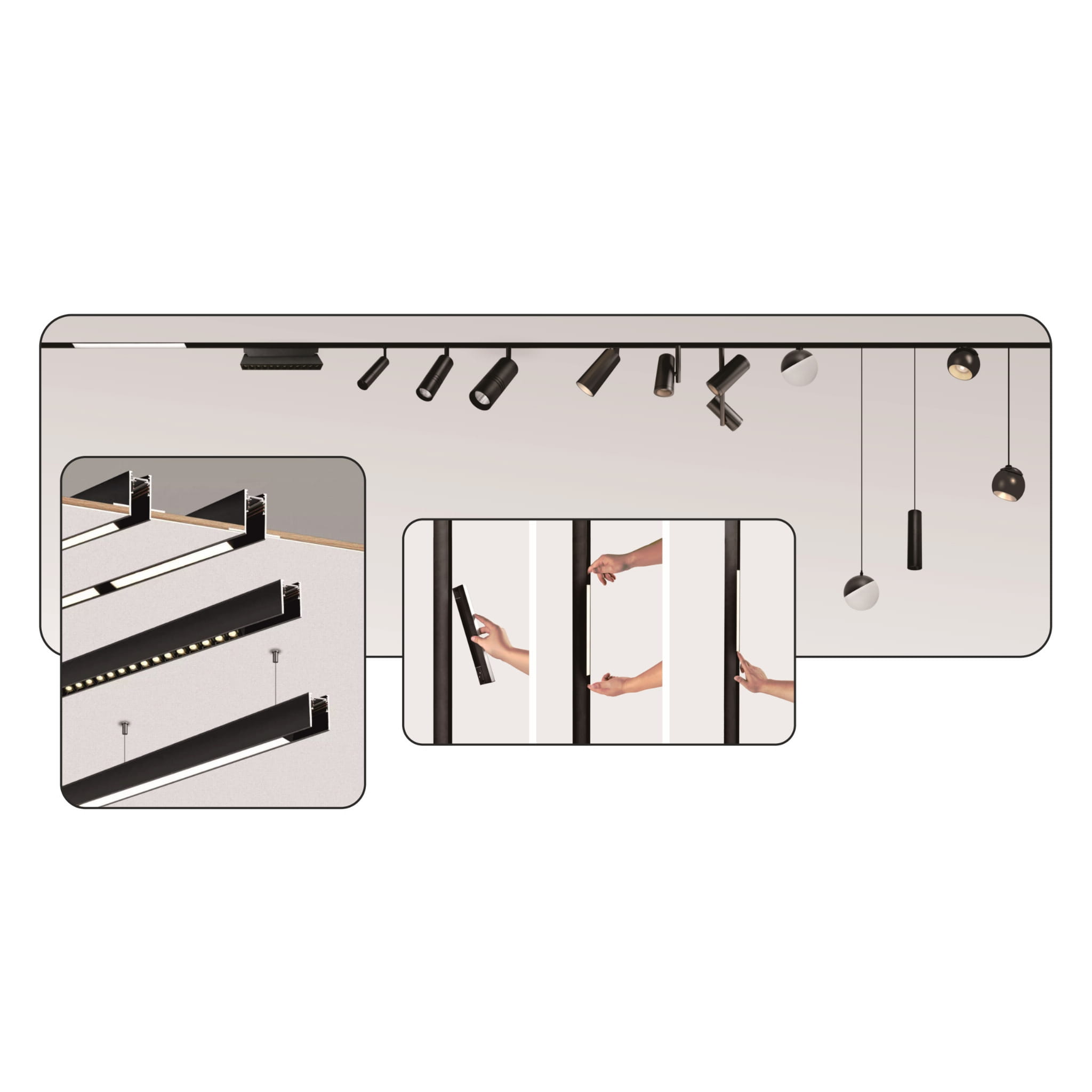

Instalación de sistemas de rieles magnéticos SMART TRACK

Los rieles magnéticos SMART TRACK son un tipo de sistema de rieles moderno que permite una instalación de iluminación rápida y fácil. Este tipo de sistemas permite cualquier disposición y reubicación de cada punto de iluminación en cualquier momento sin necesidad de herramientas. El conjunto incluye rieles, fuentes de luz como focos, lámparas o proyectores y, en el caso de sistemas de 48 V CC, una fuente de alimentación de la potencia adecuada.

Los rieles se pueden montar de tres maneras: como instalación de superficie, empotrada o suspendida (se requieren elementos adicionales, como cables de acero, para colgar el riel). El riel es el mismo para las opciones de montaje en superficie y suspendido. Además del montaje en techo, los rieles también se pueden montar en la pared, gracias a los imanes que sujetan la fuente de luz. Los focos se pueden girar 350° dentro de los rieles e inclinar hasta 90°. Dependiendo del modelo, algunas lámparas tienen un cabezal giratorio que permite ajustar el haz de luz: dispersarlo o enfocarlo.

ARCHIVOS PARA DESCARGAR:

Diagrama de conexión para fuente de alimentación interna bifásica de 48 V CC

Diagrama de conexión para fuente de alimentación externa trifásica de 48 V CC
