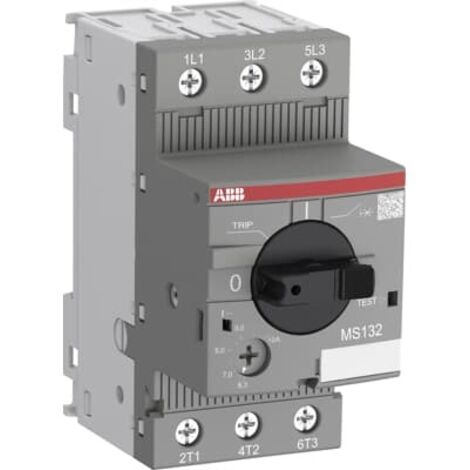

Disjoncteur-moteur Série MS132 6,3 - 10A - ABB1SAM350000R1010

Caractéristiques techniques Capacité de coupure en court-circuit de service (Ics) : (230 V AC) 100 kA - (250 V DC) 3 pôles en série 10 kA - (400 V AC) 100 kA - (440 V AC) 30 kA - (500 V AC) 10 kA - (690 V AC) 3 kA Capacité de coupure en court-circuit ultime (Icu) : (230 V AC) 100 kA - (400 V AC) 100 kA - (440 V AC) 30 kA - (500 V AC) 10 kA - (690 V AC) 3 kA Réglage du courant de court-circuit instantané (Ii) : 150 A Plage de réglage : 6.3 ... 10 A Puissance nominale de fonctionnement AC-3 (Pe) : (400 V) Triphasé 4 kW Puissance nominale de fonctionnement AC-3e (Pe) : (400 V) Triphasé 4 kW Tension de fonctionnement nominale : Circuit principal 690 V AC - Circuit principal 250 V DC Courant de fonctionnement nominal (Ie) : 10 A Courant de fonctionnement AC-3 nominal (Ie) : 10 A Courant de fonctionnement AC-3e nominal (Ie) : 10 A Courant de fonctionnement DC-5 nominal (Ie) : 10 A Fréquence nominale (f) : Circuit principal 50 Hz - Circuit principal 60 Hz Fréquence de fonctionnement (fsw) : 0 ... 400 Hz Tension de tenue aux chocs nominale (Uimp) : Circuit principal 6 kV Tension d'isolation nominale (Ui) : 690 V Perte de puissance : en conditions de fonctionnement nominales par pôle 0.8 ... 2.0 W Nombre de pôles : 3P Courant thermique conventionnel à l'air libre (Ith) : Circuit principal 10 A Degré de protection : Boîtier IP20 - Bornes circuit principal IP10 Degré de pollution : 3 Durée de vie électrique : 50000 cycles Durée de vie mécanique : Nombre de manœuvres 100000 cycles Type de borne : Bornes à vis Capacité de connexion circuit principal : Flexible avec embout 1/2x 0,75 ... 2,5 mm² - Flexible avec embout isolé 1/2x 0,75 ... 2,5 mm² - Flexible 1/2x 0,75 ... 2,5 mm² - Rigide 1/2x 1 ... 4 mm² Couple de serrage : Circuit principal 0.8 ... 1.2 N·m Longueur de dénudage : Circuit principal 8 mm Tournevis recommandé : Pozidriv 2 Position de montage : 1 ... 6 Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 - TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715 - Distance de montage minimale : carte conductrice électrique, - - Horizontale - Jusqu'à 400 V 0 mm - Carte conductrice électrique, horizontale - Jusqu'à 690 V 1,5 mm - Carte conductrice électrique, verticale 75 mm - Autre appareil même type, horizontal 0 mm - Autre appareil même type, vertical 150 mm - Type d'actionneur : Poignée rotative Indication de position des contacts : ON / OFF / DÉCLENCHEMENT Normes : IEC/EN 60947-1 - IEC/EN 60947-2 - IEC/EN 60947-4-1 - UL 60947-1 - UL 60947-4-1 - IEC 60335-2-40 A2L Remarques : UL508 Contrôleur moteur auto-protégé (Type E) en combinaison avec le bloc d'alimentation S1-M3-xx-
