Descripción general

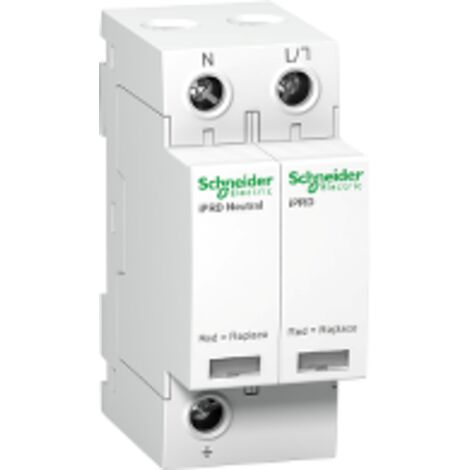

El Acti9 iPRD 8r es un dispositivo de protección contra sobretensiones diseñado para ofrecer una solución eficaz en la protección de instalaciones eléctricas. Este parafoudre combina tecnología MOV y GDT, y es adecuado para aplicaciones en entornos residenciales e industriales.Especificaciones técnicas
- Clase de parafoudre: Tipo 2 + 3
- Tensión asignada de empleo: 230 V (+/- 10 %) CA 50/60 Hz, 400 V (+/- 10 %) CA 50/60 Hz
- Corriente nominal de descarga: 2,5 kA (L/PE), 2,5 kA (N/PE), 2,5 kA (L/N)
- Corriente de descarga máxima: 8 kA (L/PE), 8 kA (N/PE), 8 kA (L/N)
- Tensión máxima de servicio permanente: 260 V (N/PE), 350 V (L/PE), 350 V (L/N)
- Nivel de protección en tensión máxima: 1 kV (tipo 2, modo diferencial L/N), 1,1 kV (tipo 3, modo común N/PE), 1,1 kV (tipo 3, modo diferencial L/N), 1,4 kV (tipo 2, modo común N/PE)
- Surtensión temporal: 337 V (L/N por 5 s), 442 V (L/PE por 5 s), modo de falla en seguridad: 1200 V (N/PE por 200 ms)
- Resistencia de cortocircuito: 50 kA
- Tiempo de respuesta: ≤ 25 ns
- Corriente residual máxima: 0,6 mA, 0,003 mA
- Modo de conexión: Borne tipo a cage, inferior 2,5...35 mm², superior 2,5...35 mm²
- Par de apriete: 2,5 N·m
- Dimensiones: altura 85 mm, ancho 36 mm, profundidad 69 mm
- Peso: 0,215 kg
- Color: Blanco (RAL 9003)
Compatibilidad y accesorios
- Disyuntor asociado: iC60H 10 A (curva C - Icu 15 kA)
- Disyuntor asociado: iC60L 10 A (curva C - Icu 25 kA)
- Disyuntor asociado: iC60N 10 A (curva C - Icu 10 kA)
Instalación
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Pasos de 9 mm: 4
