Descripción general

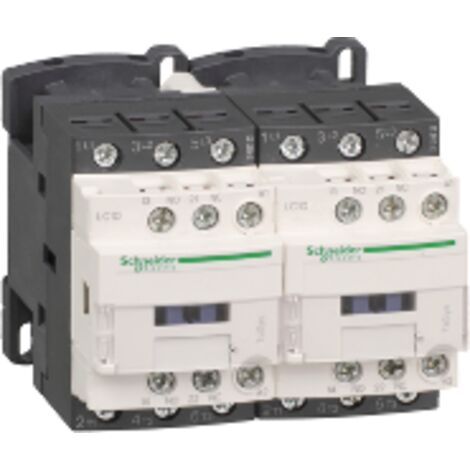

El TeSys LC2D es un contactor inversor de 3 polos diseñado para aplicaciones de control de motores. Este dispositivo es ideal para operaciones en corriente alterna (AC-3) con una tensión de hasta 440V y una corriente nominal de 18A. Su bobina opera a 24V CC, lo que lo hace adecuado para una variedad de aplicaciones industriales.Especificaciones técnicas
- Tensión de funcionamiento: 440V AC-3
- Corriente nominal: 18A
- Bobina: 24V CC
- Consumo medio a la llamada: 5.4 W a 20 °C
- Consumo medio en mantenimiento: 5.4 W a 20 °C
- Plage de puissance: 7...11 kW a 380...440 V (3 fases), 7...11 kW a 480...500 V (3 fases), 4...6 kW a 200...240 V (3 fases)
- Temps de non-chevauchement: 1,5 ms (entre contacto NC + NO)
- Résistance d'isolement: > 10 MΩ pour circuit de signalisation
- Fréquence circuit de signalisation: 25 à 400 Hz
- Courant commuté minimum: 5 mA pour circuit de signalisation
- Tension de commutation minimale: 17 V pour circuit de signalisation
- Constante de temps: 28 ms
Compatibilidad y accesorios
- Tipo de contactos auxiliares: Tipo mecánicamente conectados (1F+1O)
- Tipo de contacto espejo: (1 O") conforme a IEC 60947-4-1
Instalación
El contactor debe ser instalado siguiendo las normativas eléctricas locales y las instrucciones del fabricante para garantizar un funcionamiento seguro y eficiente.
Uso
El TeSys LC2D es utilizado principalmente para el control de motores eléctricos en aplicaciones industriales, permitiendo la inversión de la dirección de giro y el control de la potencia en sistemas de automatización.
