Descripción general

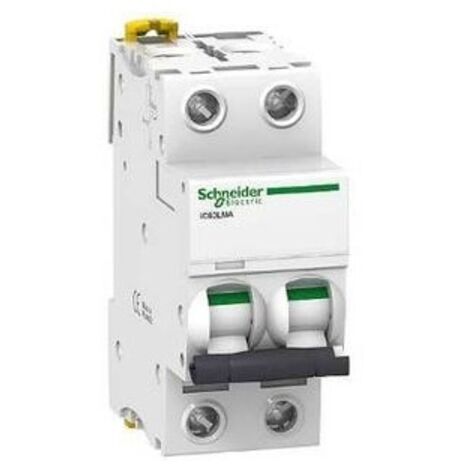

El Acti9 iC60L es un disyuntor de disparo instantáneo con curva MA, diseñado para proteger circuitos eléctricos. Este modelo cuenta con una corriente nominal de 6,3 A y es adecuado para instalaciones en redes de 220 a 440 V CA con frecuencias de 50/60 Hz. Su diseño permite una fácil instalación en riel DIN y es compatible con diversos sistemas de distribución.Especificaciones técnicas
- Corriente nominal: 6,3 A
- Número de polos: 2
- Tensión asignada de aislamiento: 500 V CA
- Tensión de choque: 6 kV
- Poder de corte en cortocircuito: 20 kA (0,5 x Icu)
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0,25 kg
Compatibilidad y accesorios
- Compatible con el repartidor del peigne de juego de barres
- Modo de conexión: Terminal simple, alto o bajo
- Sección de cable: 1...25 mm² (cable rígido), 1...16 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Protección de circuitos eléctricos en instalaciones residenciales e industriales
- Disparo instantáneo para una respuesta rápida ante sobrecargas y cortocircuitos
Otra información
- Indicador de disparo para señalización local
- Protección contra fugas a tierra: Bloque separado
