Descripción general

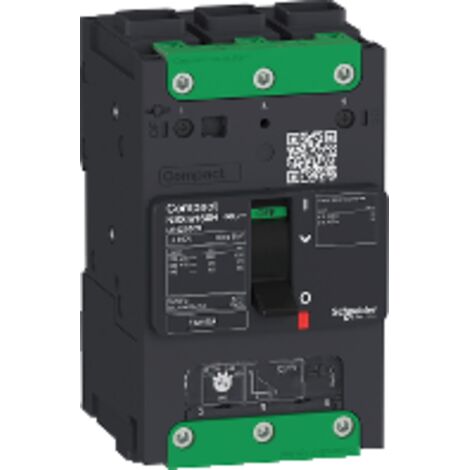

El disyuntor Compact NSXm TM125D es un dispositivo de protección eléctrica diseñado para aplicaciones industriales y comerciales. Con una capacidad de interrupción de hasta 25 kA y un corriente asignado de 125 A, este disyuntor es ideal para proteger circuitos eléctricos contra sobrecargas y cortocircuitos. Su instalación es sencilla, permitiendo un montaje en riel DIN y una conexión eficiente mediante la tecnología Everlink.Especificaciones técnicas
- Corriente asignada: 125 A
- Número de polos: 3P 3d
- Poder de corte: 25 kA a 415 V CA
- Tensión asignada de empleo: 690 V CA
- Poder asignado de corte de servicio: 50 kA a 220...240 V CA
- Tensión de aislamiento: 800 V
- Tensión de choque: 8 kV
- Tipo de disparador: Termomagnético
- Calibre del disparador: 125 A a 40 °C
- Corriente de disparo magnético: 1500 A
- Longitud de desnudado de los cables: 20 mm
- Modo de conexión: 1 cosse Everlink de 2,5 a 95 mm² (rigido o semi-rigido)
- Tipo de protección: Sobrecarga (térmica) y cortocircuito (magnético)
Compatibilidad y accesorios
- 1 slot para interruptor secundario OF
- 1 slot para conmutador de relé avisador SD
- 1 slot para liberación de tensión MN o MX
Instalación
- Modo de instalación: Por tornillo para platina
- Enclavamiento para riel DIN
- Pasos de conexión: 35 mm con epanouisseurs, 27 mm sin epanouisseurs
Uso
- Protección de circuitos eléctricos contra sobrecargas y cortocircuitos
- Aplicaciones industriales y comerciales
Otra información
- Señalización local: Verde para presencia de contactos auxiliares
- Rango de ajuste del umbral de retardo largo: 0,7 a 1 x
- Tipo de ajuste del sensor instantáneo: Fijo
- Tipo de ajuste de retardo instantáneo: Fijo
- Torque de apriete: 5 N.m para 2,5…10 mm², 9 N.m para 16…95 mm²
