Descripción general

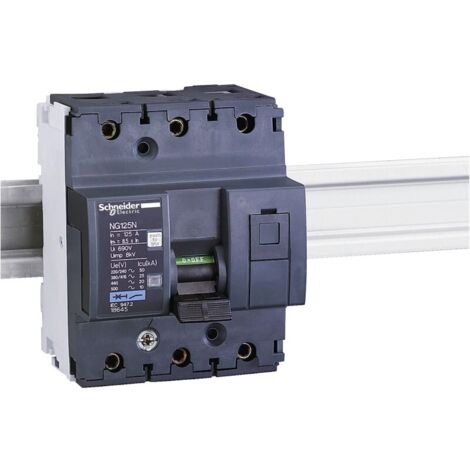

El disyuntor modular Acti9 NG125N de Schneider está diseñado para soportar las instalaciones industriales más exigentes. En su versión de 3 polos (3P) y 16A con Curva C, ofrece un poder de corte asignado en cortocircuito de hasta 25 kA en redes de 380/415 Vca.Especificaciones técnicas
- Tensión asignada de empleo: 375 V CC, 220...240 V CA 50/60 Hz, 380...415 V CA 50/60 Hz, 440 V CA 50/60 Hz, 500 V CA 50/60 Hz
- Frecuencia del red: 50/60 Hz
- Poder asignado de corte en cortocircuito: 37,5 kA a 0,75 capacidad de corte (220...240 V CA), 18,75 kA a 0,75 capacidad de corte (380...415 V CA), 15 kA a 0,75 capacidad de corte (440 V CA), 7,5 kA a 0,75 capacidad de corte (500 V CA), 25 kA a 100 % capacidad de corte (375 V CC)
- Tensión asignada de aislamiento: 690 V CA
- Tensión asignada de resistencia a choques: 8 kV
- Dimensiones: altura 103 mm, ancho 81 mm, profundidad 81 mm
- Peso: 0,72 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Bornes tipo túnel 1,5...50 mm² rígido, 1...35 mm² suave
- Longitud de desnudado de los hilos: 20 mm
- Par de apriete: 3,5 N.m
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN simétrico de 35 mm
- Compatibilidad del distribuidor del peine de juego de barras: Sí
Instalación
- Instalación en rail DIN de 35 mm
Uso
- Indicación de disparo: Indicador de disparo local
- Modo de operación: Prueba de disparo manual
- Indicación ON/OFF
Otra información
- Protección de fuga a tierra: Bloque separado
- Prevención de bloqueo: Cadenassable
- Bloqueo: Bloqueo integrado
