Descripción general

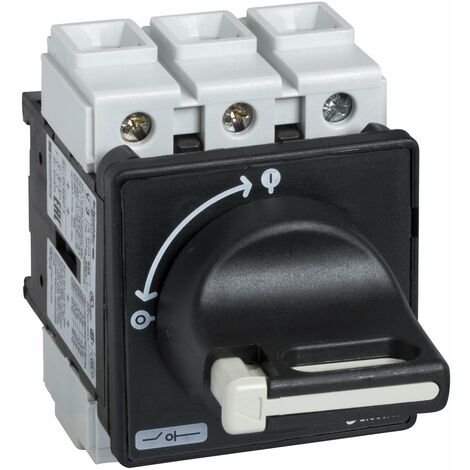

El TeSys VBD es un interruptor de sección de 3 polos diseñado para aplicaciones industriales, capaz de manejar tensiones de hasta 690V y corrientes de hasta 40A. Este dispositivo es ideal para el control y la desconexión de circuitos eléctricos, ofreciendo una solución segura y eficiente para la gestión de la energía en entornos exigentes.Especificaciones técnicas
- Tensión asignada de empleo: 690 V CA 50/60 Hz
- Tensión asignada de choque: 8 kV
- Corriente térmica convencional: 40 A
- Corriente térmica de empleo bajo envolvente: 32 A
- Corriente asignada de empleo: 29 A AC-23 Ue: 400 V
- Potencia asignada de empleo: 11 kW a 690 V (AC-3), 15 kW a 690 V (AC-23A), 11 kW a 400...415 V (AC-3), 15 kW a 500 V (AC-3), 18,5 kW a 500 V (AC-23A), 5,5 kW a 230...240 V (AC-3), 7,5 kW a 230...240 V (AC-23A), 15 kW a 400...415 V (AC-23A)
- Poder de cierre: 400 A a 400 V AC-21A, 400 A a 400 V AC-22A, 400 A a 400 V AC-23A
- Poder asignado de cierre en cortocircuito: 1 kA a 400 V
- Corriente asignada de corta duración admisible: 480 A a 400 V
- Corriente nominal de cortocircuito condicional: 10 kA a 400 V - fusible asociado 50 A aM, 10 kA a 400 V - fusible asociado 50 A gG
- Poder de corte: 320 A a 400 V (AC-21A, AC-22A, AC-23A)
- Endurance mecánica: 100,000 ciclos
- Duración de vida eléctrica: 100,000 ciclos AC-21, 30,000 ciclos DC-1 a 5
- Dimensiones: 60 x 60 mm (base), altura: 74 mm, ancho: 60 mm
- Peso del producto: 0,215 kg
Compatibilidad y accesorios
- Compatible con seccionadores principales
- Se pueden usar de 1 a 3 candados en la manija rotativa (diámetro de 4 a 8 mm)
Instalación
- Modo de fijación: orificio de 22,5 mm para la manija
- Conexión de potencia: bornes a tornillo para cables de 10 mm² (rigido) y 6 mm² (blando con terminal)
- Par de apriete: 2,1 N.m en bornes a tornillo
Uso
- Diseñado para el control y desconexión de circuitos eléctricos en aplicaciones industriales
- Ideal para entornos que requieren un manejo seguro de la energía
