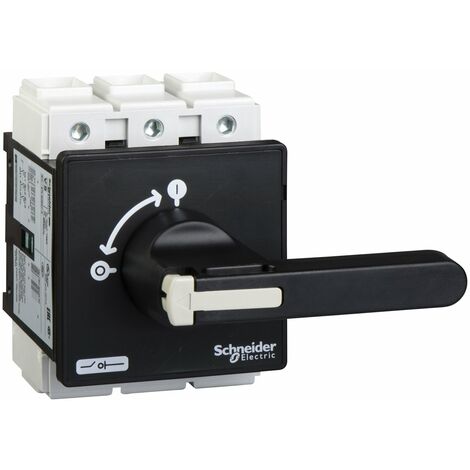

TeSys VBF - inter.-sectionneur - 3P - 690V 125A - crosse noire cadenassable

Complémentairescadenas de poignée rotative : 1 à 3 cadenas 4...8 mmMarquage : 0 - 1support de montage : Poignée: porteInterrupteur: portemode de fixation : Avec 4 vis pour poignée[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ith] courant thermique conventionnel : 125 A[Ithe] courant thermique d'emploi sous enveloppe : 100 A[Ie] courant assigné d'emploi : 68,5 A AC-23 Ue: 400 Vpuissance assignée d'emploi en W : 22 kW à 230...240 V (AC-3)30 kW à 400...415 V (AC-3)30 kW à 690 V (AC-3)37 kW à 500 V (AC-3)37 kW à 690 V (AC-23A)45 kW à 500 V (AC-23A)22 kW à 230...240 V (AC-23A)37 kW à 400...415 V (AC-23A)classe de service intermittent : 30pouvoir de fermeture : 1250 A à 400 V AC-21A1250 A à 400 V AC-22A1250 A à 400 V AC-23A[Icm] pouvoir assigné de fermeture en court-circuit : 2,8 kA à 400 V au Ipeak[Icw] courant assigné de courte durée admissible : 1500 A à 400 V durée: 1 scourant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 125 A aM10 kA à 400 V - fusible associé 125 A gGpouvoir de coupure : 1000 A à 400 V (AC-21A)1000 A à 400 V (AC-22A)1000 A à 400 V (AC-23A)Composition de l'appareil : CommutateurPoignéeEndurance mécanique : 30000 cycledurée de vie électrique : 30000 cycle AC-2130000 cycle DC-1 à 5mode de raccordement : Circuit de puissance: borniers à vis-étrier câble 95 mm² - rigidité du câble: rigideCircuit de puissance: borniers à vis-étrier câble 70 mm² - rigidité du câble: souple - avec emboutcouple de serrage : Circuit de puissance: 22,6 N.m - sur borniers à vis-étrierdimension de base : 90 x 90 mmHauteur : 125 mmLargeur : 90 mmPoids du produit : 1,2 kgCode de compatibilité : Sectionneur principal
