Descripción general

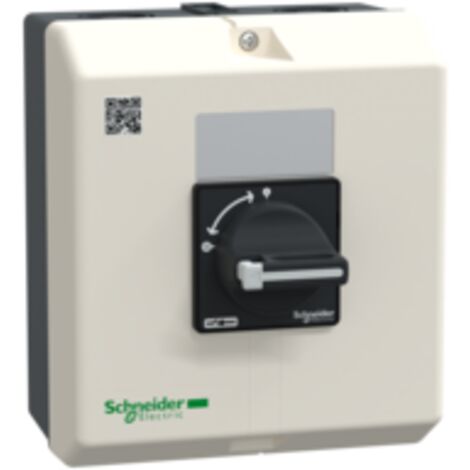

El TeSys Vario VBF es un interruptor-seccionador en un robusto coffret con clasificación IP66, diseñado para aplicaciones industriales. Este dispositivo de alto rendimiento cuenta con una capacidad de corriente de 50 A y es adecuado para redes de corriente alterna (AC). Su diseño permite un fácil acceso y operación, garantizando un funcionamiento seguro y eficiente.Especificaciones técnicas
- Tensión asignada de empleo: 690 V CA
- Tensión asignada de tenue a los choques: 8 kV
- Corriente térmica de empleo: 50 A
- Corriente asignada de empleo: 41,5 A (AC-3) a 400 V
- Potencia asignada de empleo: 22 kW a 400 V (AC-23), 18,5 kW a 400 V (AC-3)
- Poder de cierre: 630 A a 400 V (AC-21A, AC-22A, AC-3)
- Poder asignado de cierre en cortocircuito: 2,1 kA a 400 V
- Corriente asignada de corta duración admisible: 756 A a 400 V (duración: 1 s)
- Corriente nominal de cortocircuito condicional: 10 kA a 400 V (fusible asociado 63 A)
- Poder de corte: 500 A a 400 V (AC-21A, AC-22A, AC-3)
- Duración de vida mecánica: 30,000 ciclos
- Duración de vida eléctrica: 30,000 ciclos AC-21, 30,000 ciclos DC-1 a 5
- Modo de conexión: Borniers a vis-estrier de cable 16 mm² y 25 mm²
- Tenue al fuego: 960 °C conforme a CEI 60595-2-1
- Dimensiones: 60 x 60 mm (base), 180 mm (altura), 157 mm (ancho), 152 mm (profundidad)
- Peso del producto: 0,93 kg
Compatibilidad y accesorios
- Código de compatibilidad: Seccionador integrado
Instalación
- Conexiones mediante borniers a vis-estrier para cables rígidos
- Par de apriete: 4 N.m en los borniers a vis-estrier
Uso
- Función ON/OFF para un control sencillo
- Idoneidad para seccionamiento: Sí
