Descripción general

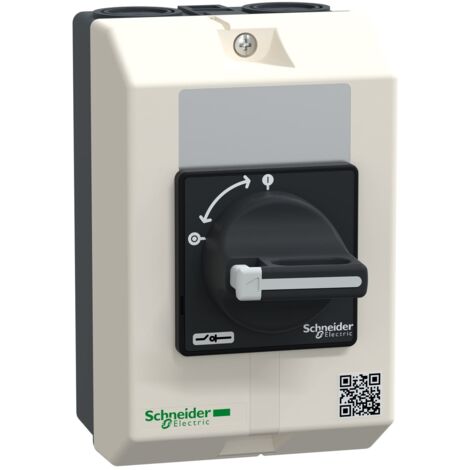

El TeSys Vario VBF es un interruptor-sectionneur en coffret diseñado para ofrecer una alta protección con un grado de impermeabilidad IP66. Este dispositivo es ideal para aplicaciones industriales y comerciales, garantizando un funcionamiento seguro y eficiente en entornos exigentes.Especificaciones técnicas
- Tensión asignada de empleo: 690 V CA
- Tensión asignada de tenue a los choques: 8 kV
- Corriente térmica de empleo: 10 A
- Corriente asignada de empleo: 8,1 A (AC-3) a 400 V
- Potencia asignada de empleo: 4 kW a 400 V (AC-23), 3 kW a 400 V (AC-3)
- Clase de servicio intermitente: 30
- Poder de cierre: 120 A a 400 V (AC-21A, AC-22A, AC-3)
- Poder asignado de cierre en cortocircuito: 1 kA a 400 V
- Corriente asignada de corta duración admisible: 300 A a 400 V (duración: 1 s)
- Corriente nominal de cortocircuito condicional: 10 kA a 400 V (fusible asociado 12 A)
- Duración de vida mecánica: 100,000 ciclos
- Duración de vida eléctrica: 100,000 ciclos (AC-21), 30,000 ciclos (DC-1 a 5)
- Modo de conexión: Borniers a vis-estrier cable 10 mm² (rigidez del cable: rígido)
- Dimensiones: 60 x 60 mm (base), 146 mm (altura), 90 mm (ancho), 131 mm (profundidad)
- Peso del producto: 0,5 kg
Compatibilidad y accesorios
- Código de compatibilidad: Sectionneur integrado
Instalación
- Conexiones mediante borniers a vis-estrier, con un par de apriete de 2,1 N.m
Uso
- Diseñado para aplicaciones industriales y comerciales donde se requiere un control seguro de la energía eléctrica.
