Descripción general

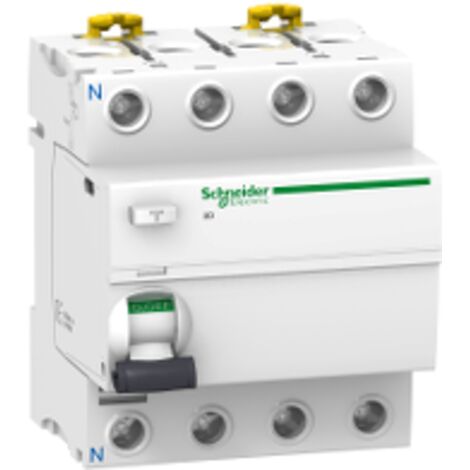

El interruptor diferencial Acti9 iID de Schneider es un dispositivo de protección eléctrica diseñado para instalaciones con riesgo de disparos intempestivos. Este modelo de 4 polos, con una capacidad de 80A y sensibilidad de 300mA, es ideal para aplicaciones en entornos donde se pueden presentar transitorios, como rayos o iluminación fluorescente. Su tecnología superinmunizada garantiza un funcionamiento confiable, evitando disparos no deseados por condiciones adversas.Especificaciones técnicas
- Número de polos: 4P
- Calibre: 80A
- Sensibilidad: 300mA
- Temporización: selectivo
- Tensión asignada de empleo: 380...415 V CA 50/60 Hz
- Frecuencia del red: 50/60 Hz
- Poder asignado de corte y cierre: Im 1500 A, Idm 1500 A
- Corriente nominal de cortocircuito condicional: 10 kA
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz
- Tensión asignada de tenue a choques: 6 kV
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos AC-1
- Dimensiones: 91 mm (altura) x 72 mm (ancho) x 73.5 mm (profundidad)
- Peso: 0.37 kg
- Color: Blanco
Compatibilidad y accesorios
- Modo de instalación: Encliquetable en soporte de montaje tipo rail DIN
- Conexión: Terminal simple, alto o bajo, flexible con virole de 1...25 mm² máximo, rígido de 1...35 mm² máximo, y suave de 1...25 mm² máximo
- Longitud de desnudado de los hilos: 14 mm (alto o bajo)
- Par de apriete: 3.5 N.m (alto o bajo)
Uso
Este interruptor diferencial es indicado para instalaciones eléctricas que enfrentan riesgos de disparos intempestivos, como aquellos provocados por rayos, maniobras bruscas en la red o transitorios. Su diseño superinmunizado también previene el riesgo de no disparo debido a la corrosión interna en ambientes corrosivos, como la presencia de compuestos de cloro, ozono, azufre, óxidos de nitrógeno, sal marina y humedad.Otra información
- Inmunidad contra disparos intempestivos: 3kA cresta para los instantáneos y 5kA cresta para los selectivos según onda 8/20
- Clase A "sí" superinmunizados
