Descripción general

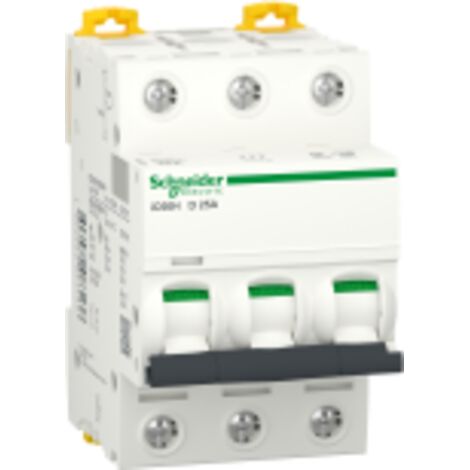

El interruptor automático magnetotérmico iC60H es un dispositivo de protección eléctrica diseñado para interrumpir la corriente en caso de sobrecarga o cortocircuito. Este modelo de 3 polos y 25A cuenta con una curva D, lo que lo hace ideal para aplicaciones que requieren una alta capacidad de corte y protección confiable.Especificaciones técnicas
- Frecuencia de red: 50/60 Hz
- Límite de enlace magnético: 12 x In +/- 20%
- Poder de corte en servicio: 7500 A (75% x Icu) según EN 60898-1 y IEC 60898-1 - 400 V CA
- Capacidad de corte: 21 kA (50% x Icu) para tensiones de 12...133 V CA
- Capacidad de corte: 15 kA (100% x Icu) para tensiones de 125...180 V CC
- Capacidad de corte: 5 kA (50% x Icu) para 440 V CA
- Tensión nominal de aislamiento: 500 V CA según IEC 60947-2
- Tensión nominal soportada al impulso: 6 kV según EN 60947-2
- Clase de limitación: 3 según EN 60898-1
- Durabilidad eléctrica: 10,000 ciclos
- Durabilidad mecánica: 20,000 ciclos
- Color: Blanco
- Peso: 0.375 kg
- Dimensiones: Altura 85 mm, Anchura 54 mm, Profundidad 78.5 mm
Compatibilidad y accesorios
- Compatibilidad de bloque de distribución de embarrado tipo peine: Sí, arriba o abajo
- Conexiones - terminales: Terminal simple, arriba o abajo
- Cableado rígido: 1...25 mm² max
- Cableado flexible: 1...16 mm² max
- Longitud de cable pelado para conectar bornas: 14 mm
- Par de apriete: 2 N.m
Instalación
- Modo de montaje: Fijo
- Soporte de montaje: Carril DIN
Uso
Este interruptor es ideal para proteger circuitos eléctricos en instalaciones residenciales e industriales, asegurando un funcionamiento seguro y eficiente de los equipos conectados.Otra información
- Indicador de posición del contacto: Sí
- Tipo de control: Manual
- Señalizaciones en local: Indicador de disparo
- Protección contra fugas a tierra: Bloque independiente
