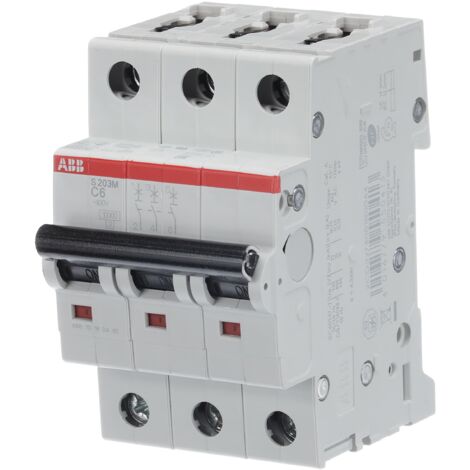

Disjoncteur S200M 3P C6 10kA - ABB2CDS273001R0064

TechniqueNormes : IEC/EN 60898-1 CSA 22.2 No. 235 IEC/EN 60947-2 UL 1077Caractéristique de déclenchement : CTension opérationnelle nominale : acc. à IEC 60898-1 400 V AC acc. à IEC 60898-1 400 V acc. à IEC 60947-2 440 V ACTension de fonctionnement : Maximum (Incl. Tolérance) 440 V CA Minimum 12 V CA Minimum 12 V CCTension d'isolation nominale (Ui) : acc. à IEC/EN 60664-1 440 VTension nominale de tenue aux impulsions (Uimp) : 4 kV à 2000 m 5 kV au niveau de la mer 6,2 kVTension de test diélectrique : 50/60 Hz, 1 min : 2 kVType de tension d'entrée : AC/DCCourant nominal (in) : 6 ACapacité nominale de court-circuit : (AC) 10 kA (230 V AC) 10 kA (400 V AC) 10 kA (400 V) 10 kACapacité nominale de rupture de court-circuit ultime (Icu) : (230 V AC) 25 kA (400 V AC) 15 kA (440 V AC) 15 kA (230 V) 25 kA (400 V) 15 kACourant de court-circuit conditionnel nominal (Inc) : (230 V) 15 kA (400 V) 25 kACapacité de coupure de court-circuit (Ics) : (230 V AC) 7,5 kAFréquence (f) : 50 HzFréquence nominale (f) : 50 / 60 HzPerte de puissance : 6 W aux conditions de fonctionnement nominales par pôle 2 WConnexion d'alimentation : ArbitraireIndication de la position de contact : rouge ON / vert OFFClasse de limitation d'énergie : 3Endurance électrique : 20000 AC cycleEndurance mécanique : 20000 cycleNombre de poteaux protégés : 3Nombre de pôles : 3Catégorie de surtension : IIICouple de serrage : 2,8 N mType de borne à vis : Failsafe Bi-directionnel Cylinder-lift TerminalMarquage de l'actionneur : I / OMatériau de l'actionneur : Groupe d'isolation II, noir, scellableMatériau du boîtier : Groupe d'isolation II, RAL 7035Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 TH35-7.5 (rail de montage 35 x 7.5 mm) selon IEC 60715Position de montage : toutTournevis recommandé : Pozidriv 2Accessoires disponibles : OuiCapacité de raccordement : Jeu de barres 10 / 10 mm² Flexible avec virole 0,75 ... 25 mm² Flexible 0,75 ... 25 mm² Flexible 0,75 ... 25 mm² Rigide 0,75 ... 35 mm² Rigide 0,75 ... 35 mm² Toronné 0,75 ... 35 mm²Taille d'installation : acc. à DIN 43880 1Type de borne : Bornes à visUL/CSA techniqueUL/CSA : 125 V DC 480Y/277 V ACCapacité nominale d'interruption jusqu'à UL1077 : (125 V CC) 10 kA (277 V CA) 6 kA (480 Y / 277 V CA) 6 kACapacité de connexion UL/CSA : Busbar 14-8 AWG Conducteur 14-4 AWGCouple de serrage UL/CSA : 18 po lb
