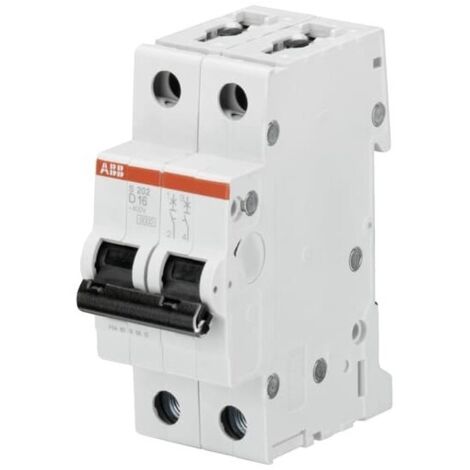

Int.aut. S202-D16 2p 16A D 10kA ABB 2CDS252001R0161

Technique Tension d'essai diélectrique : 50 / 60 Hz - 1 min 2 kV Pouvoir de coupure ultime assigné (Icu) : (125 V DC) 10 kA, (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA, (48 V DC) 20 kA, (230 V) 20 kA, (400 V) 10 kA Pouvoir de coupure de service assigné (Ics) : (230 V AC) 15 kA, (400 V AC) 7,5 kA, (440 V AC) 7,5 kA Connexion d'alimentation : Arbitrary Indication de position des contacts : Rouge ON / Vert OFF Classe de limitation d'énergie : 3 Endurance électrique : 20 000 cycles AC Endurance mécanique : 20 000 cycles Nombre de pôles protégés : 2 Nombre de pôles : 2P Couple de serrage : 2,8 N·m Type d'actionneur : Bascule Type de borne à vis : Borne de levage cylindrique bidirectionnelle sécurisée Marquage de l'actionneur : I / O Matériau de l'actionneur : Groupe d'isolation II, Noir, Scellable Tournevis recommandé : Pozidriv 2 Accessoires disponibles : Oui Capacité de connexion : Barre omnibus 10/10 mm², Flexible avec embout 0,75 ... 25 mm², Flexible 0,75 ... 25 mm², Rigide 0,75 ... 35 mm², Toronné 0,75 ... 35 mm² Taille d'installation : selon DIN 43880 1 Longueur de dénudage : 12,5 mm Type de borne : Bornes à vis Caractéristique de déclenchement : D Tension de fonctionnement assignée : selon IEC 60898-1 400 V AC, selon IEC 60947-2 440 V AC Tension de service : Max (Tolérance incluse) 125 V DC, Max (Tolérance incluse) 440 V AC, Min 12 V AC, Min 12 V DC Tension d'isolement assignée (Ui) : selon IEC/EN 60664-1 440 V Tension de tenue aux chocs (Uimp) : 4 kV, à 2000 m 5 kV, au niveau de la mer 6,2 kV Type de tension d'entrée : AC/DC Courant assigné (In) : 16 A Pouvoir de coupure assigné : (AC) 6 kA, (DC) 6 kA Pouvoir de coupure conditionnel assigné (Inc) : (230 V) 20 kA, (400 V) 20 kA Fréquence assignée (f) : 50 / 60 Hz Pertes de puissance : 5 W, par pôle aux conditions nominales 2,5 W Catégorie de surtension : III
