Descripción general

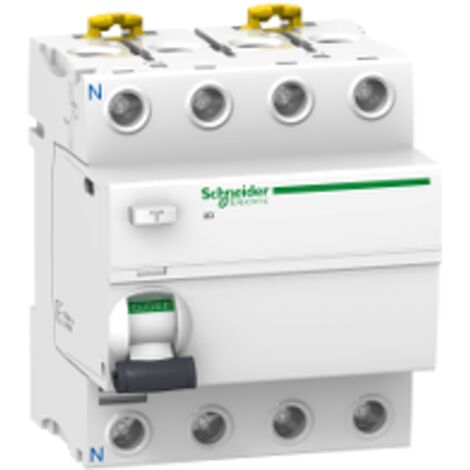

El Acti9 iID es un interruptor diferencial de 4 polos con una corriente nominal de 100A y una sensibilidad de 300mA, diseñado para ofrecer protección en instalaciones eléctricas. Este dispositivo es ideal para aplicaciones donde se requiere un alto nivel de seguridad y fiabilidad.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V
- Tensión asignada de tenue a los choques: 6 kV
- Poder asignado de corte y cierre: Im 1500 A, Idm 1500 A
- Corriente nominal de cortocircuito condicional: 10 kA
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos AC-1
- Dimensiones: 91 mm (altura) x 72 mm (ancho) x 73.5 mm (profundidad)
- Peso: 0.37 kg
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Conexión: Terminal único, superior o inferior para 1 cable flexible de 1...25 mm² sin terminal de cable, o 1 cable rígido de 1...35 mm² sin terminal de cable
- Longitud de desnudado de los hilos: 14 mm (superior o inferior)
- Par de apriete: 3.5 N.m (superior o inferior)
Instalación
- Instalación en riel DIN para facilitar el montaje en cuadros eléctricos.
Uso
- Protección contra fugas de corriente en instalaciones eléctricas residenciales e industriales.
- Indicación local de disparo para facilitar el diagnóstico de fallos.
