Descripción general

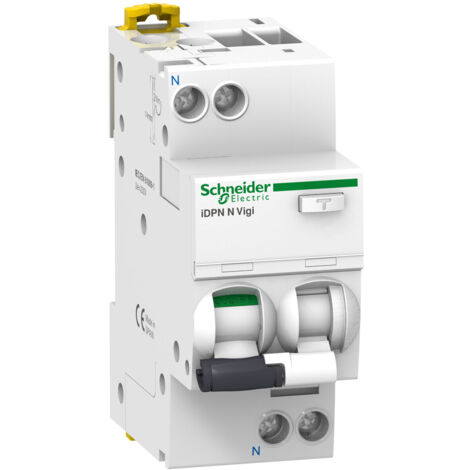

El disyuntor combinado IDPN N Vigi es un dispositivo de protección eléctrica diseñado para instalaciones residenciales y pequeños comercios. Con una capacidad de 25 A y una sensibilidad de 30 mA, este disyuntor de un polo ofrece una protección eficaz contra sobrecargas y cortocircuitos. Su diseño incluye indicadores visuales que facilitan la identificación de fallos y el estado del dispositivo.Especificaciones técnicas
- Tensión asignada de empleo: 220...240 V CA 50 Hz
- Frecuencia del red: 50 Hz
- Límite de disparo magnético: 5...10 x In
- Poder de corte de servicio: 6000 A a 220...240 V CA 50 Hz
- Tensión de aislamiento: 400 V CA 50 Hz
- Tensión de choque: 4 kV
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 73 mm (profundidad)
- Peso: 125 g
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 10000 ciclos
- Tipo de conexión: Terminal simple (1...16 mm² rígido, 1...10 mm² suave y flexible con embout)
- Longitud de desnudado de los cables: 15 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Compatible con riel DIN
- Soporte de montaje: Encliquetable
- Compatible con distribuidor, peines y juegos de barras: 4 módulos de 9 mm
Instalación
El disyuntor se instala fácilmente en un riel DIN, asegurando una conexión segura y eficiente. Su diseño encliquetable permite una rápida instalación y mantenimiento.
Uso
El disyuntor IDPN N Vigi se utiliza para proteger circuitos eléctricos en entornos residenciales y comerciales. Se recomienda comprobar su correcto funcionamiento anualmente utilizando el botón de prueba "T", especialmente durante los primeros 7 años de uso.
Otra información
- Indicadores visuales: Visi-Trip (blanco y rojo) para activación eléctrica y Visi-Safe (verde) para confirmar que los contactos están abiertos.
- Palanca de dos piezas para indicar el componente disparado del disyuntor.
