Descripción general

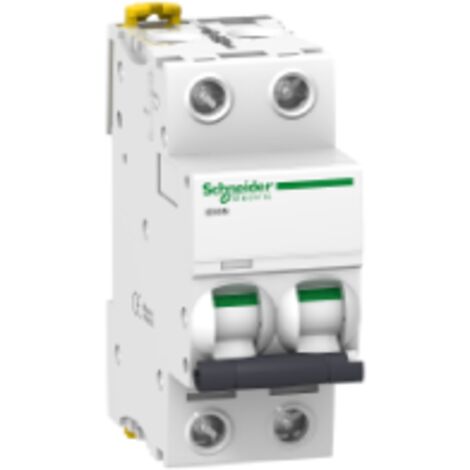

El disyuntor Acti9 iC60N 2P 16A de curva B es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este disyuntor es ideal para aplicaciones residenciales e industriales, ofreciendo una alta capacidad de corte y una instalación sencilla en riel DIN.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 4 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a los choques: 6 kV conforme a EN 60947-2
- Clase de limitación: 3 conforme a EN 60898-1
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.25 kg
- Color: Blanco
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras (montaje superior o inferior)
- Terminal simple para conexión de cables rígidos: 1...25 mm² máx.
- Terminal simple para conexión de cables flexibles: 1...16 mm² máx.
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Conexión de cables: Denuado a 14 mm
- Par de apriete: 2 N.m (superior o inferior)
- Protección de fuga a tierra: Bloque separado
