Descripción general

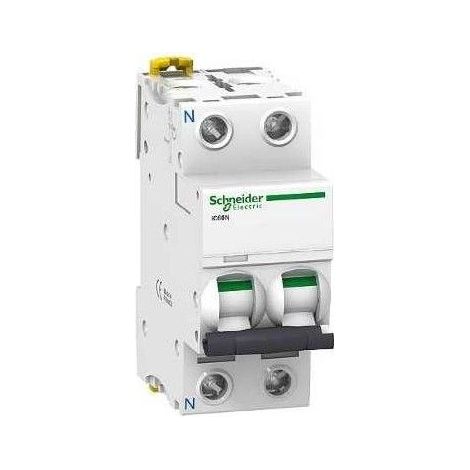

Interruptor automático magnetotérmico iC60N Acti 9, 1P+N, 16A, curva C, diseñado para ofrecer protección térmica y magnética. Este dispositivo es apto para seccionamiento y cuenta con un indicador de posición del contacto, control por maneta y un indicador de disparo. Su montaje es fijo y se instala en un soporte de carril DIN. Además, incluye protección contra fugas a tierra con un bloque independiente.Especificaciones técnicas
- Poder de corte: 20 kA
- Dimensiones: 85 x 36 x 78,5 mm
- Peso: 0,25 kg
- Tensión asignada de empleo: 230 V CA 50/60 Hz, 12...60 V CA 50/60 Hz, 220...240 V CA 50/60 Hz, 100...133 V CA 50/60 Hz
- Frecuencia del red: 50/60 Hz
- Desencadenamiento magnético: 8 x In +/- 20 %
- Tensión de aislamiento: 500 V CA 50/60 Hz
- Tensión asignada de tenue a los choques: 6 kV
- Endurance mecánica: 20,000 ciclos
- Endurance eléctrica: 10,000 ciclos
- Tipo de conexión: Terminal simple (alto o bajo) 1...25 mm² rígido, 1...16 mm² suave
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Compatible con distribuidor, peines y juegos de barras
- Montaje en carril DIN
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Carril DIN
Uso
- Adecuado para aplicaciones que requieren protección contra sobrecargas y cortocircuitos
- Control manual mediante maneta
Otra información
- Categoría de utilización A de acuerdo con IEC 60947-2 y EN 60947-2
- Normas: EN 60898-1, IEC 60947-2, IEC 60898-1 y EN 60947-2
