Descripción general

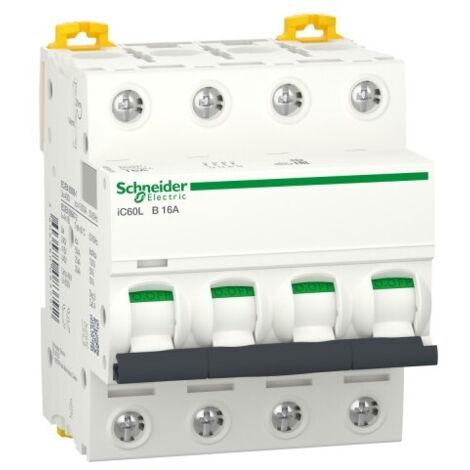

El interruptor automático Acti9 iC60L de Schneider es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este modelo cuenta con 4 polos y una corriente nominal de 16A, ideal para aplicaciones residenciales e industriales. Su diseño permite una instalación sencilla en riel DIN y ofrece una señalización local para indicar el estado de funcionamiento.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 4 x In +/- 20%
- Poder asignado de corte de servicio en cortocircuito: 35 kA (0,5 x Icu) para 12...133 V CA
- Poder asignado de corte de servicio en cortocircuito: 20 kA (100% x Icu) para 180...250 V CC
- Poder asignado de corte de servicio en cortocircuito: 7500 A (0,5 x Icu) para 400 V CA
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.5 kg
- Color: Blanco
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras (montaje alto o bajo)
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Conexión: Terminal simple, alto o bajo
- Sección de cable: 1...25 mm² (cable rígido), 1...16 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
- Protección contra fugas a tierra: Bloque separado
