Descripción general

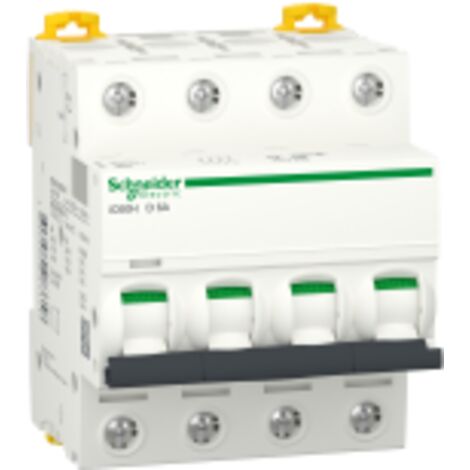

El interruptor automático magnetotérmico iC60H - 4P - 6A - curva D es un dispositivo de protección eléctrica diseñado para interrumpir el flujo de corriente en caso de sobrecarga o cortocircuito. Este modelo es ideal para aplicaciones residenciales e industriales, garantizando la seguridad de las instalaciones eléctricas.Especificaciones técnicas
- Frecuencia de red: 50/60 Hz
- Límite de enlace magnético: 12 x In +/- 20 %
- Poder de corte en servicio: 7500 A (75 % x Icu) según EN 60898-1 y IEC 60898-1 - 400 V CA 50/60 Hz
- Clase de limitación: 3 según EN 60898-1
- Tensión nominal de aislamiento: 500 V CA 50/60 Hz según IEC 60947-2
- Tensión nominal soportada al impulso: 6 kV según EN 60947-2
- Tipo de control: Manual
- Altura: 85 mm
- Ancho: 72 mm
- Profundidad: 78,5 mm
- Peso del producto: 0,5 kg
- Durabilidad eléctrica: 10,000 ciclos
- Endurance mecánica: 20,000 ciclos
Compatibilidad y accesorios
- Compatibilidad de bloque de distribución de embarrado tipo peine: Sí, arriba o abajo
- Conexiones - terminales: Terminal simple, arriba o abajo
- Cableado rígido: 1...25 mm² max
- Cableado flexible: 1...16 mm² max
Instalación
- Modo de montaje: Fijo
- Soporte de montaje: Carril DIN
- Longitud de cable pelado para conectar bornas: 14 mm, arriba o abajo
- Par de apriete: 2 N.m, arriba o abajo
Uso
Este interruptor es utilizado para proteger circuitos eléctricos de sobrecargas y cortocircuitos, asegurando un funcionamiento seguro y eficiente de las instalaciones eléctricas.Otra información
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo
- Protección contra fugas a tierra: Bloque independiente
