Descripción general

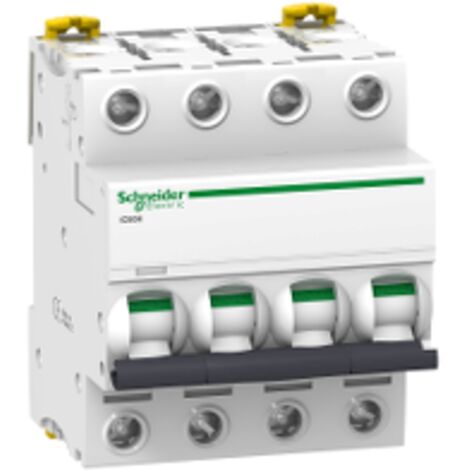

El interruptor automático magnetotérmico iC60H - 4P - 6A - curva B es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este interruptor es ideal para aplicaciones residenciales e industriales, ofreciendo una alta capacidad de corte y una durabilidad excepcional.Especificaciones técnicas
- Frecuencia de red: 50/60 Hz
- Límite de enlace magnético: 4 x In +/- 20 %
- Poder de corte en servicio: 7500 A (75 % x Icu) según EN 60898-1 y IEC 60898-1 - 400 V CA
- Capacidad de corte: 21 kA (50 % x Icu) para tensiones de 12...133 V CA y 15 kA (100 % x Icu) para 180...250 V CC
- Tensión nominal de aislamiento: 500 V CA según IEC 60947-2
- Tensión nominal soportada al impulso: 6 kV según EN 60947-2
- Clase de limitación: 3 según EN 60898-1
- Tipo de control: Manual
- Durabilidad eléctrica: 10,000 ciclos
- Endurancia mecánica: 20,000 ciclos
- Color: Blanco
- Peso del producto: 0.5 kg
- Dimensiones: Altura 85 mm, Anchura 72 mm, Profundidad 78.5 mm
Compatibilidad y accesorios
- Compatibilidad con bloque de distribución de embarrado tipo peine: Sí, arriba o abajo
- Conexiones: Terminal simple, arriba o abajo, rígido cableado (1...25 mm² max) y flexible cableado (1...16 mm² max)
Instalación
- Modo de montaje: Fijo
- Soporte de montaje: Carril DIN
- Longitud de cable pelado para conectar bornas: 14 mm, arriba o abajo
- Par de apriete: 2 N.m, arriba o abajo
Uso
Este interruptor se utiliza para proteger circuitos eléctricos contra sobrecargas y cortocircuitos, asegurando un funcionamiento seguro y eficiente de las instalaciones eléctricas.Otra información
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo
- Protección contra fugas a tierra: Bloque independiente
