Descripción general

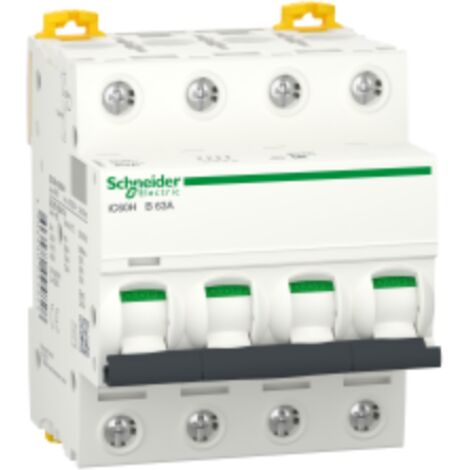

El iC60H 4P 63A B - A9F88463 es un interruptor automático diseñado para ofrecer una protección eficaz en instalaciones eléctricas. Este dispositivo cuenta con un sistema de desconexión magnética y es adecuado para aplicaciones en corriente alterna (CA) y corriente continua (CC).Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Desencadenamiento magnético: 4 x In +/- 20%
- Poder asignado de corte en cortocircuito: 15 kA
- Tensión de aislamiento (Ui): 500 V CA
- Tensión asignada de resistencia a los choques (Uimp): 6 kV
- Clase de limitación: 3
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0,5 kg
- Endurance mecánica: 20,000 ciclos
- Endurance eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Compatibilidad con distribuidor, peines y juegos de barras: alto o bajo
- Conexiones: Terminal simple (alto o bajo) para cables rígidos de 1...35 mm² y cables flexibles de 1...25 mm²
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
Uso
Este interruptor automático es ideal para proteger circuitos eléctricos en aplicaciones residenciales e industriales, garantizando una desconexión rápida en caso de sobrecarga o cortocircuito.Otra información
- Indicación de tensión: Señalización de disparo
- Protección diferencial: Bloque separado
- Cumple con las normativas EN 60947-2 y IEC 60947-2
