Descripción general

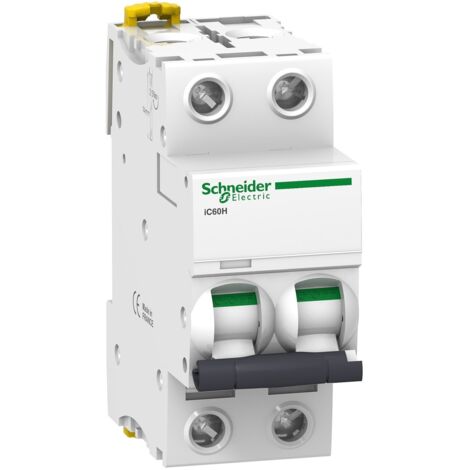

El disyuntor Acti9 Ic60H es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Con una corriente nominal de 10A y una configuración de 2 polos, este disyuntor es ideal para aplicaciones residenciales e industriales. Su diseño permite una fácil instalación en riel DIN y cuenta con un indicador de disparo para una señalización local efectiva.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 12 x In +/- 20%
- Poder asignado de corte en cortocircuito: 7500 A (0,75 x Icu) conforme a EN 60898-1 y IEC 60898-1 - 400 V CA 50/60 Hz
- Clase de limitación: 3 conforme a EN 60898-1
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a los choques: 6 kV conforme a EN 60947-2
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0.25 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo, para cable rígido (1...25 mm²) y cable flexible (1...16 mm²)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras, instalación en posición alta o baja
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
El disyuntor Acti9 Ic60H se utiliza para proteger circuitos eléctricos contra sobrecargas y cortocircuitos, asegurando un funcionamiento seguro de las instalaciones eléctricas.
Otra información
Protección contra fugas a tierra: Bloque separado.
